Macchina per filettatura tubo in PVC

per tubi plastici

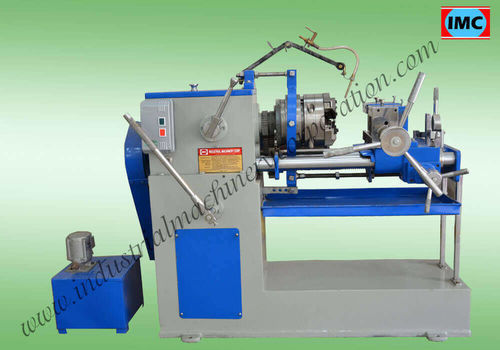

Panoramica del prodotto
La filettatrice per tubi PVC IMC esegue filettature esterne su tubi in PVC mediante un incisore tangenziale e una testata porta-matrice rotante. Supporta filetti paralleli e conici quali BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME e BSF, compatibili con gli accoppiamenti più diffusi.

Componenti principali

• Base
• Testata (head stock)
• Sella
• Morsa di serraggio tipo pilastro (letto o pilastro)
• Testa a matrici

Progetto e lavorazione
Le macchine IMC sono progettate per la preparazione industriale dei tubi e realizzate per mantenere le tolleranze di filettatura richieste per connessioni meccaniche e idrauliche.

Testata
Scatola testa ad ingranaggi, robusta, in fusione di qualità per supportare i cuscinetti del mandrino; lubrificazione a ingranaggi e tre cuscinetti extra heavy-duty per funzionamento prolungato.

Il letto
Letto di tipo pilastro con due colonne in acciaio di precisione, finitura e cromatura dura per resistenza all'usura e stabilità di allineamento.

La sella
La sella scorre sulle colonne con allineamento preciso rispetto alla testata, garantendo concentricità durante le operazioni di filettatura.

L'avanzamento (apron)
L'apron trasmette il movimento alla sella mediante sistemi cremagliera-pignone in acciaio; gli ingranaggi sono realizzati in acciaio di alta qualità per durabilità.

Morse
Morse in acciaio legato, tempestate termicamente, montate sulla sella in una morsa di tipo scatola robusta; i movimenti sono controllati da una vite per serraggio e posizionamento accurati.

Gamma di macchine e teste a matrici IMC
Capacità disponibili: 1/4" a 1"; 3/8" a 1.1/2"; 1/2" a 2.1/2". Le famiglie di modelli coprono diametri da 10 mm a 250 mm.

Tabella tecnica
Model | 3/8" to 2" (10MM to 50MM) | 1/2" to 2.1/2" (12MM to 65MM) | 1" to 4" (25MM to 100MM) | 2.½" to 6" (65MM to 150MM) | 4" to 8" (100MM to 200MM) | 8" to 10" (200MM to 250MM)
Saddle Movement | 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Spindle Speed Range | 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Number of Spindle Speed | 2 | 3 | 3 | 2 | 2 | 3
Threading Capacity | 3/8" to 2" | 1/2" to 2.1/2" | 1" to 4" | 2.1/2" to 6" | 4" to 8" | 8" to 10"
Production per Hour | 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
H.P. Required | 3 H.P. | 7.5 H.P. | 12.5 H.P. 960 | 15 H.P. 960 | 20 H.P. 960 | 30 H.P. 960
Lead Screw | Provided | Provided | Provided | Provided | Provided | Provided
Weight (KG) Approx. | 550 | 990 | 1600 | 1900 | 2500 | 5000

Video
È disponibile un video del prodotto che mostra il funzionamento e l'installazione della filettatrice per tubi PVC.

Specifiche tecniche

• Tipi di filetto supportati: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Componenti principali: Base, Testata, Sella, Morsa di serraggio tipo pilastro, Testa a matrici
• Gamma modelli: 3/8"–2" (10–50 mm); 1/2"–2.1/2" (12–65 mm); 1"–4" (25–100 mm); 2.5"–6" (65–150 mm); 4"–8" (100–200 mm); 8"–10" (200–250 mm)
• Spostamento della sella: fino a 16" a seconda del modello
• Intervalli di velocità mandrino (per modello): 127–180; 60–90–120; 40–75–115; 25–50; 25–50; 10–20–30
• Numero di velocità mandrino: 2 o 3 a seconda del modello
• Produzione: 15–120 pezzi/ora a seconda del modello
• Potenza: da 3 H.P. a 30 H.P. (alcuni modelli indicano 960 rpm)
• Vite di avanzamento: fornita su tutti i modelli
• Peso approssimativo: 550–5000 kg a seconda del modello
