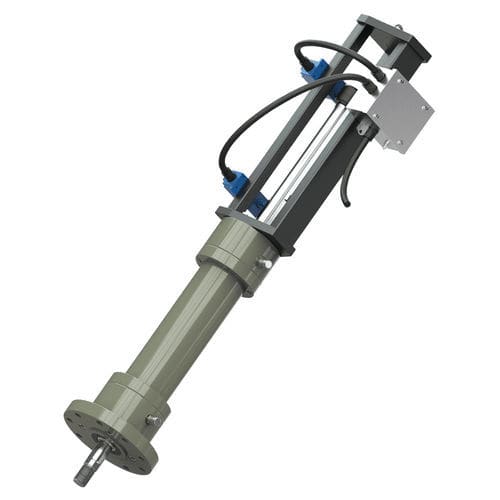

Attuatore lineare HPA

idraulicoa pistonea doppio effetto

L'HPA è un attuatore a doppio effetto disponibile con trasmettitore di posizione elettronico incorporato per un feedback preciso sulla posizione dello stelo. Il trasmettitore di posizione viene utilizzato per gli attuatori modulanti, in genere per il controllo delle valvole di condizionamento del vapore. Per gli attuatori On/Off, la posizione di apertura/chiusura viene rilevata mediante interruttori di fine corsa. Finecorsa - Due finecorsa regolabili installati sul telaio dell'attuatore. Il posizionamento riduce il rischio di danni causati dal calore della valvola. Trasduttore lineare - Come opzione, l'HPA può essere dotato di un trasduttore lineare che riporta la posizione effettiva della valvola al posizionatore. Il trasduttore rileva la posizione di un anello magnetico installato all'estremità dello stelo. Il posizionamento facilita la manutenzione. Scatola di giunzione - I cavi dei finecorsa sono collegati al posizionatore attraverso una scatola di giunzione in acciaio inox. Raschiatori dello stelo - Realizzati in acciaio legato al carbonio ad alta resistenza, tutti i gruppi stelo e pistone sono progettati per essere esenti da fatica alla massima pressione nominale. I raschiatori metallici sono installati di serie su entrambe le estremità dello stelo. Sono progettati per raschiare lo sporco, le particelle estranee, i trucioli e l'umidità dallo stelo mentre si ritrae nel corpo dell'attuatore. Connessioni del tubo flessibile - Ogni attuatore è dotato di due connessioni del tubo flessibile, che forniscono ingresso/uscita per le due camere dell'olio nell'alloggiamento dell'attuatore Protezione superficiale - Di serie, il corpo dell'attuatore e la flangia inferiore sono verniciati con un sistema di protezione dalla corrosione conforme alla norma ISO 12944 C4, adatto agli ambienti costieri. Come opzione, può essere verniciato secondo la norma ISO 12944 C5M, adatta alle aree marine, offshore e costiere con elevata salinità.
