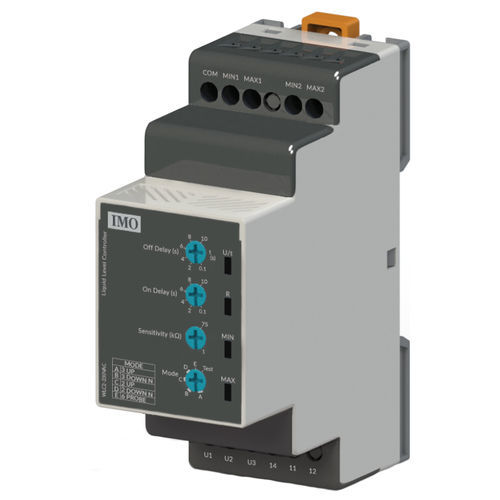

Relè di sorveglianza di livello WLC2

ACper alimentatoresu guida DIN

Relè di monitoraggio del livello del fluido 230VAC Regolazione della sensibilità Ritardo di accensione e ritardo di spegnimento Funzioni di riempimento e svuotamento Caratteristiche principali - Design compatto da 36 mm - Funzioni di riempimento e svuotamento - Indicazione a LED dello stato del relè - Utilizzo regolabile di 2, 3 e 6 sonde - 5A - Tensione di funzionamento 115VAC/230VAC - Grado di protezione della sonda: IP68 con cavo da 2,5 mm - Grado di protezione del controller: IP20 - Lunghezza massima del cavo: 800 m Dati tecnici - Tensione di funzionamento U1-U2 (115VAC) / U1-U3 (230VAC) - Frequenza di funzionamento 50/60Hz - Marcatura dei terminali U1-U2-U3 (20kΩ) - Ingressi sonda COM, Min1, Max1, Min2, Max2 - Regolazione della sensibilità 1kΩ - 75kΩ - Contatto di uscita 1CO - Tensione di commutazione max. Tensione di commutazione 250VAC / 30VDC - Corrente di commutazione max. Corrente di commutazione 10A / 5A - Potenza di commutazione max. Potenza di commutazione 1250VA / 150W - Sovratensione CAT III - Capacità dei terminali 2,5 mm / 14AWG (solido / a trefoli) - Coppia di serraggio 0,5Nm - Lunghezza di spelatura del cavo 8 - 9 mm - Consumo di energia <13VA - Temperatura di funzionamento da -20°C a +60°C - Grado di protezione IP20 Modalità operative 3 Sonda su: In questa modalità operativa, i terminali COM, MIN1 e MAX1 sono utilizzati come ingresso del sensore. Il livello del liquido si attiva quando si scollega la sonda MIN. Si disattiva quando si effettua il collegamento con la sonda MAX. 3 Sonda Down: In questa modalità operativa, i terminali COM, MIN1 e MAX1 sono utilizzati come ingresso del sensore. Il livello del liquido diventa attivo quando si collega la sonda MAX. Si disattiva quando si effettua il collegamento con la sonda collegamento con la sonda MIN.
