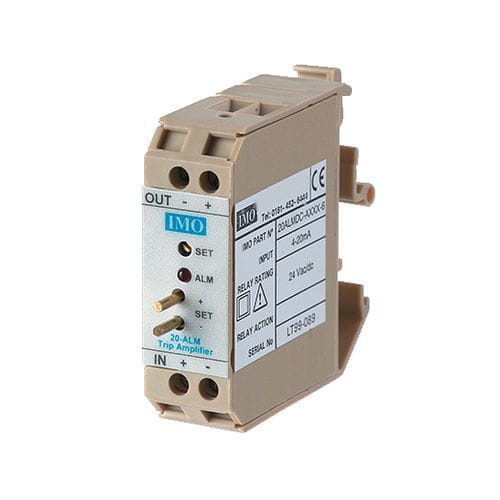

Amplificatore di potenza 20ALMDC-AXXX-8

di commutazionecompattoregolabile

Amplificatore di scatto alimentato a loop Ingresso alimentato a loop 4-20mA Uscita SSR N/O o N/C Impostazione del setpoint del pannello frontale Il 20ALM è un amplificatore di sgancio alimentato da loop di ingresso che trae la sua alimentazione dal segnale di ingresso - Opzione allarme alto o basso - Caduta di tensione - I setpoint sono disponibili sul pannello frontale come segnale da 0,4 a 2 V (da 4 a 20 mA) - (da 4 a 20 mA) - Indicazione a LED dell'allarme - Soluzione unica a basso costo L'uscita del 20ALM è un relè a stato solido unipolare, normalmente aperto, che può essere configurato per chiudersi al di sopra o al di sotto del setpoint regolabile. L'uscita commutata può essere collegata a qualsiasi potenziale entro 1kV dall'alimentazione del trasmettitore, mentre possono essere sopportati transitori di 2,5kV. Il relè è progettato per commutare corrente alternata o continua. L'amplificatore di sgancio viene tipicamente utilizzato per attivare un avviso o l'esclusione del sistema di controllo quando l'uscita di un sensore supera o scende al di sotto di un limite preimpostato. In alternativa, l'unità può essere utilizzata per un semplice controllo on/off, grazie all'isteresi di commutazione incorporata. Il dispositivo è alloggiato in un contenitore ultra-compatto per montaggio su guida DIN, largo solo 18 mm. Condizioni operative consigliate - Corrente di ingresso 4-20mA - Tensione di contatto del relè 24Vac/dc o 110Vac - Corrente del relè (max) 300mA a 24Vdc - 130mA a 110Vac - Resistenza di uscita 5Ω (su) tipo 24V - 24Ω su tipo 110Vac Condizioni ambientali - Temperatura di stoccaggio -40-70˚C - Ambiente operativo 0-55˚C - Umidità relativa 0-90% RH
