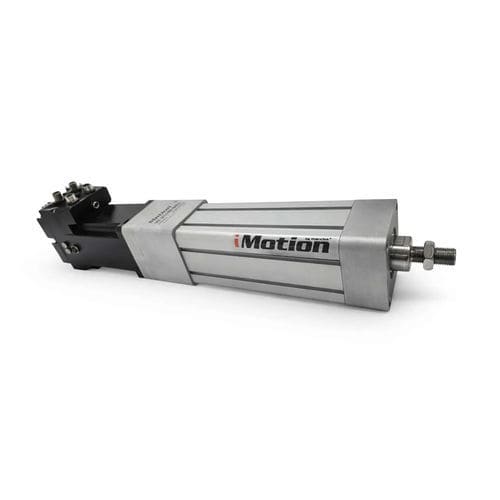

Attuatore elettrico PMX series

linearecon vite a sferea pistone

Panoramica
La serie PMX comprende cilindri elettrici progettati per applicazioni di automazione che richiedono funzionamento pulito e maggiore resistenza alla corrosione. Unisce materiali resistenti alla corrosione e controllo elettrico di movimento preciso per fornire azionamento lineare affidabile in ambienti soggetti a lavaggio, umidità e bassa contaminazione.

Punti chiave

• Raschiatore in PTFE + guarnizione Viton: protezione e tenuta a due stadi
• Stelo e viti delle testate in acciaio inossidabile per resistenza alla corrosione
• Compatibile con ISO 15552 per sostituzione semplice dei cilindri pneumatici
• Taglie disponibili: 40 e 63 (forze nominali: 900 N e 2.000 N)
• Velocità massime fino a 500 mm/s a seconda del passo della vite

Tenuta e resistenza alla corrosione
Il concetto di protezione PMX si concentra sul materiale dello stelo e sull'area di tenuta anteriore per offrire protezione adatta ad ambienti di produzione lavabili, umidi e puliti.

Raschiatore PTFE (Teflon) e guarnizione Viton
Il raschiatore in PTFE rimuove acqua, sporco e residui di processo dallo stelo. La guarnizione Viton posizionata dietro il raschiatore rappresenta un secondo stadio di tenuta per proteggere i componenti interni del cilindro.

• Design a due stadi di raschiatura e tenuta
• Progettato per ambienti soggetti a lavaggio e umidi
• Protezione idonea per applicazioni di produzione pulita

Stelo e viti delle testate in acciaio inossidabile
Lo stelo e le viti delle testate in acciaio inossidabile forniscono una struttura meccanica resistente alla corrosione per applicazioni esposte a umidità e agenti aggressivi.

• Stelo in acciaio inossidabile
• Viti delle testate in acciaio inossidabile
• Adatto ad ambienti di automazione soggetti a corrosione

Movimento di precisione e compatibilità industriale
La serie PMX integra la tecnologia a vite a ricircolo di sfere iMotion e il montaggio motore flessibile per garantire alta precisione di posizionamento, ripetibilità e funzionamento efficiente dal punto di vista energetico, adatto a sistemi multi-asse industriali.

• Tecnologia a vite a ricircolo di sfere ad alta efficienza
• Elevata precisione di posizionamento e ripetibilità
• Adatto a sistemi multi-asse sincronizzati
• Stelo antirotazione
• Funzionamento efficiente e bassa manutenzione

Compatibilità e opzioni di montaggio
La compatibilità ISO 15552 semplifica la sostituzione dei cilindri pneumatici e supporta diverse configurazioni di montaggio e motorizzazione.

• Compatibile con accessori di montaggio per cilindri pneumatici
• Opzioni di stelo allungato
• Filettatura stelo personalizzata disponibile
• Montaggio motore in linea o parallelo

Tabella tecnica (Dati tecnici PMX — unità di velocità: mm/s)
Dimensione corpo | Dimensione vite | Carico dinamico Ca | Carico statico Co | Velocità massima | Forza nominale
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

Mercati e applicazioni

• Settori: alimentare e bevande, macchine per il packaging, farmaceutico & cosmetico, produzione di dispositivi medici, produzione elettronica, apparecchiature per processi chimici, catena del freddo e stoccaggio, automazione industriale leggera
• Applicazioni: sistemi di automazione soggetti a lavaggio, macchine per la lavorazione e il confezionamento alimentare, linee di riempimento e imbottigliamento, produzione farmaceutica e cosmetica, ambienti di produzione puliti, automazione soggetta a corrosione, applicazioni esterne e umide, celle frigorifere, ambienti esposti a sostanze chimiche, sostituzione di cilindri pneumatici in processi puliti

Caratteristiche tecniche / specifiche

• Serie: PMX Series cilindri elettrici
• Tenuta: raschiatore PTFE (Teflon) + guarnizione Viton (a due stadi)
• Stelo e viti testata: acciaio inossidabile
• Taglie disponibili: 40 e 63
• Opzioni vite e carichi: 12×5, 12×10, 16×5, 16×10 con carichi dinamici e statici corrispondenti
• Velocità massima: fino a 500 mm/s a seconda del passo vite
• Forze nominali: 900 N (taglia 40) e 2.000 N (taglia 63)
• Compatibilità: montaggio conforme ISO 15552
• Movimento: vite a ricircolo di sfere ad alta efficienza, stelo antirotazione, alta precisione e ripetibilità
• Montaggio motore: in linea o parallelo; dimensionamento tramite strumenti di calcolo motore
• Progetto destinato a: ambienti di produzione puliti, soggetti a lavaggio, umidi e inclini alla corrosione
