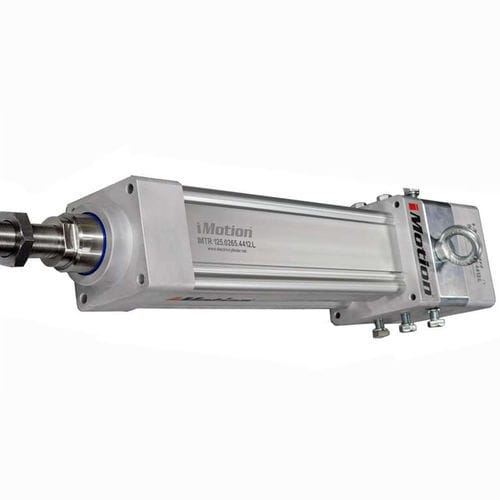

Attuatore elettrico IMTXH-TR

linearecon vite a sferecon viti a rullo

Panoramica
Una piattaforma di movimento modulare progettata per applicazioni industriali gravose che richiedono elevata capacità di forza e affidabilità nel tempo. Configurabile con vite a ricircolo di sfere rettificata (IMTXHT) o vite a rulli (IMTR) e dimensionata in funzione dei requisiti reali della macchina. Metriche principali: forza nominale fino a 200 kN, velocità massima 600 mm/s. Progettazione indipendente dal motore per integrazione flessibile dei servomotori.

Caratteristiche principali

• Alta capacità di forza — valori nominali fino a 200 kN a seconda di taglia e tipo di vite
• Due tecnologie di vite — vite a ricircolo di sfere rettificata (IMTXHT) e vite a rulli (IMTR)
• Elevata capacità di ciclo — versione a vite a rulli per carichi estremi e cicli intensivi
• Struttura heavy-duty — corpo meccanico rinforzato per lunga durata
• Elevata rigidità — movimento stabile per processi di pressatura, formatura e controllo di forza
• Selezione ottimizzata — bilanciamento tra prestazioni, durata e costo
• Indipendente dal motore — integrazione compatibile con diverse marche di servomotori

Specifiche tecniche (tabella estratta)
Series | Size | Screw | Dynamic load Ca | Static load Coa | Maximum speed | Nominal operating force | Screw type
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Vite a ricircolo di sfere rettificata
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Vite a ricircolo di sfere rettificata
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Vite a ricircolo di sfere rettificata
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Vite a rulli

Nota: i dati IMTXH sono esclusi da questa tabella. I valori di forza indicati corrispondono ai valori nominali di catalogo. Il dimensionamento finale deve valutare congiuntamente forza, velocità, corsa, tempo ciclo, orientamento di montaggio e durata del servizio.

Applicazioni e mercati

• Operazioni di pressatura e formatura
• Servopresse
• Assemblaggio e processi controllati in forza
• Formatura, piegatura, punzonatura e stampaggio dei metalli
• Rivettatura, clinciatura e giunzioni ad alta forza
• Macchine di collaudo e fine linea
• Sostituzione di presse idrauliche e pick-and-place per carichi pesanti

Settori target

• Industria automobilistica
• Lavorazione dei metalli e lamiera
• Costruttori di macchine e OEM
• Produzione di elettrodomestici
• Produzione batterie e mobility elettrica
• Produzione componenti aerospaziali
• Applicazioni per la difesa
• Produttori di macchinari industriali
• Sistemi di automazione pesante

Caratteristiche / specificazioni tecniche

• Nome serie: IMTXH-TR
• Tecnologie di trasmissione / vite: Vite a ricircolo di sfere rettificata (IMTXHT) e Vite a rulli (IMTR)
• Forze nominali massime: fino a 200 kN (valori di catalogo a seconda della configurazione)
• Velocità massima: 600 mm/s (valore massimo della piattaforma)
• Taglie e passi vite disponibili (esempi): 40×12, 50×12, 50×16 per IMTXHT; 44×12 per IMTR
• Carichi dinamici e statici (esempi): Ca e Coa espressi in N (vedere tabella)
• Corpo meccanico rinforzato per elevata rigidità e lunga durata
• Progettazione indipendente dal motore per integrazione flessibile
• Idonea come alternativa elettrica alle soluzioni idrauliche in applicazioni pesanti
