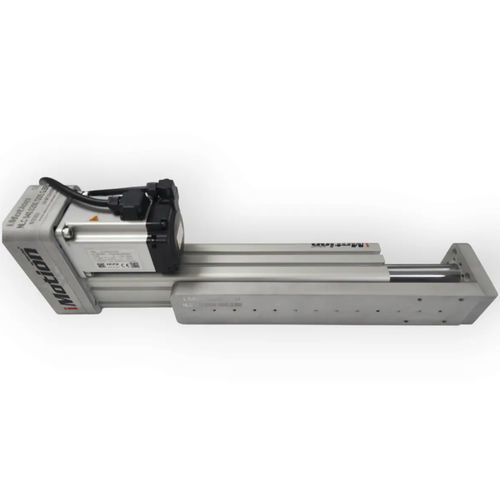

Carrello - paranco elettrico NLC 40

lineare

Panoramica
NLC 40 combina un cilindro elettrico e un meccanismo di guida lineare in un unico corpo. La tavola mobile consente il montaggio diretto del carico, offrendo movimento lineare controllato, guida stabile e una disposizione compatta della macchina.

Slogan chiave
Movimento preciso. Guida equilibrata del carico.

Caratteristiche principali

• Guida lineare integrata: riduce la necessità di una guida esterna.
• Tavola mobile di montaggio: consente il montaggio diretto e sicuro del carico.
• Azionamento a vite a ricircolo di sfere (12×5) per movimento lineare controllato e ripetibile.
• Corpo compatto (taglia 40) adatto a macchine compatte.
• Protezione antirotazione per limitare rotazioni indesiderate del componente mobile attorno all'asse.
• Compatibile con servomotore per integrazione dell'azionamento.

Progettazione del prodotto e vantaggi
La tavola mobile e la guida lineare formano un accoppiamento meccanico integrato che contribuisce a proteggere il meccanismo di azionamento dalle forze laterali e semplifica la disposizione della macchina eliminando la necessità di progettare e allineare una guida esterna separata.

La differenza NLC 40 — Cilindro e guida in un'unica unità
NLC 40 guida il carico per tutta la corsa, consentendo di semplificare assemblaggi che altrimenti richiederebbero cilindro, guida e componenti di montaggio separati in un modulo macchina compatto. Rispetto a un cilindro elettrico standard, NLC 40 offre:

• Meno operazioni di montaggio e allineamento
• Trasferimento del carico più controllato
• Disposizione della macchina più compatta

Considerazioni di progetto
La selezione corretta richiede la valutazione del profilo di movimento completo. La capacità della guida dipende dalla corsa, dall'orientamento di montaggio (orizzontale o verticale), dal carico dinamico e dal tempo di ciclo, e dalla distanza tra il baricentro del carico e l'asse di guida.

Applicazioni

• Sistemi pick-and-place
• Automazione dell'assemblaggio
• Trasferimento di pezzi
• Stazioni di prova e ispezione
• Sistemi di dosaggio
• Moduli di sollevamento verticale
• Macchine per il packaging
• Macchine OEM compatte

Tabella tecnica (Dati generali NLC 40)
Model : NLC 40
Taglia del corpo : 40
Sistema di azionamento : Vite a ricircolo di sfere
Sistema di guida : Guida lineare integrata
Montaggio del carico : Tavola mobile
Tipo di motore : Compatibile con servomotore
Orientamento di montaggio : Orizzontale o verticale, in base all'applicazione
Dimensione della vite : 12×5
Corsa massima standard : 300 mm
Ripetibilità : 0.03 mm

Domande frequenti

• Che cos'è un cilindro elettrico guidato? Un attuatore che combina un azionamento lineare elettrico con una guida lineare integrata nello stesso corpo per guidare il carico.
• In che cosa NLC 40 differisce da un cilindro elettrico standard? NLC 40 integra la tavola mobile di montaggio e la guida lineare per guidare i carichi e impedire la rotazione, riducendo la necessità di una guida esterna separata.
• Come si determina la capacità della guida lineare? La selezione deve considerare corsa, orientamento di montaggio, accelerazione, ciclo e distanza tra il centro del carico e l'asse di guida.
