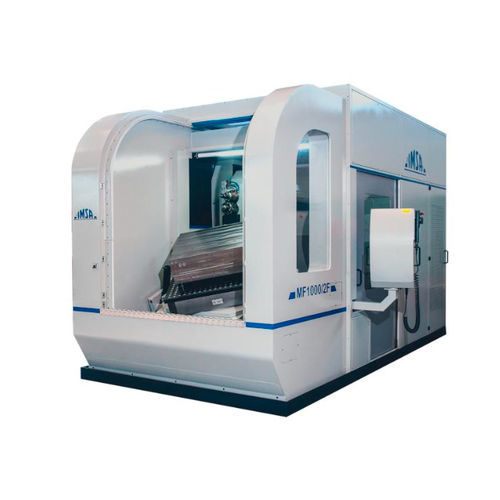

Foratrice-fresatrice per fori profondi MF1000/2F

CNCa colonnaa tavola rotante

• La foratrice/fresatrice IMSA MF1000/2F è dedicata alla lavorazione di stampi fino a 5 tonnellate, di diagonale 1.600mm (diametro in rotazione entro la struttura della macchina). • Profondità di foratura in ciclo unico: 1.000 mm. Metodo di foratura: con punta a cannone. Diametri ottimali di foratura: 4-25 mm dal pieno, 32 mm in allargatura. Mandrino di foratura 11 kW, 6.000 rpm. • Nuovi mandrini raffreddati a liquido. • Funzioni specifiche IMSA, per il controllo del processo di foratura profonda: – Avvicinamento elettronico al pezzo; – Controllo elettronico anti-rottura punte, attraverso la lettura dello sforzo di taglio; – Funzione speciale di trasformazione delle coordinate per la lavorazione inclinata. • In questa versione, la macchina è equipaggiata di una tavola roto-tiltante, cioè girevole e inclinabile, dimensioni 1.000×1.000mm, portata 5.000kg rotazione 360.000pos/giro, inclinazione 22,5…-22,5° risoluzione radiale 0,001°. • Temperatura, pressione e grado di pulizia del liquido lubrorefrigerante sono parametri fondamentali per la buona riuscita della foratura. Ecco perchè MF1000/2F è dotata delle soluzioni più adatte per regolare questi tre parametri: – per il pompaggio dell’olio: due differenti pompe per le alte e basse pressioni; – per la chiarificazione: un gruppo automatico di filtraggio, integrato nella carterizzazione; – per il raffreddamento: uno scambiatore di calore (frigo). Il frigo è su circuito separato, per una collocazione flessibile intorno alla macchina.
