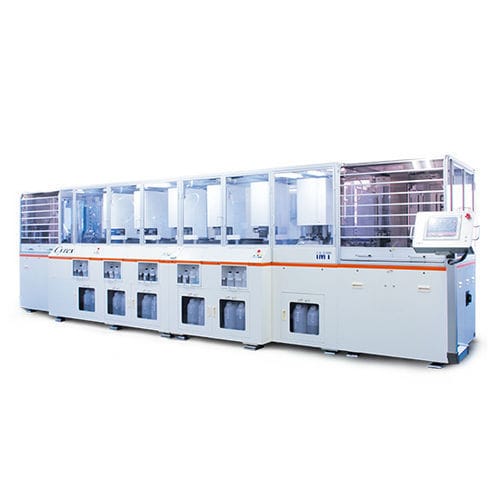

Macchina smerigliatrice-lucidatrice per preparazione di provini Cyrex

per campioni metallograficicontrollata da PLCdi rodaggio in piano

Panoramica
Un stadio di rettifica e quattro stadi di lucidatura. Lo stadio di rettifica include di serie la dressatura automatica e la regolazione della quantità di rettifica. La lucidatura simultanea degli stadi aumenta la produttività. Ogni stadio è dotato di funzioni di lavaggio e asciugatura di serie per evitare il trasferimento di contaminanti dai processi precedenti.

Specifiche principali

• Controllo PLC con pannello touch a colori per un funzionamento intuitivo e una configurazione di processo flessibile.
• Aumento della produttività grazie alla pulizia integrata in ogni stadio di lucidatura; lucidatura e pulizia eseguite in un unico processo continuo.
• Configurazione di lucidatura espandibile: configurazione base con uno stadio di rettifica e quattro stadi di lucidatura; espandibile a cinque o più stadi. Memoria integrata per fino a 28 condizioni di lucidatura.
• Capacità dei portacampioni fino a 14 supporti; ogni supporto può contenere sei provini φ50 mm (fino a 168 provini a seconda delle dimensioni). Supporta portacampioni di forma speciale.

Specifiche macchina Cyrex

• Alimentazione: 3~ 200–220 V, 50/60 Hz
• Aria compressa: 0,5–0,7 MPa (con filtro e regolatore)
• Fornitura acqua: 0,2–0,4 MPa, ≤20 L/min
• Ruota di rettifica: φ355 mm; velocità di rotazione 800–1700 rpm (regolabile)
• Piatto di lucidatura: φ310 mm (compatibile fino a φ350 mm); velocità 60–350 rpm (regolabile per unità di 1 rpm)
• Diametro portacampioni: φ160–200 mm (supporta forme speciali); velocità di rotazione 60–200 rpm (regolabile per unità di 1 rpm)
• Pressione applicata: 60–600 N (regolabile per unità di 1 N)
• Memoria condizioni di lucidatura: 28 condizioni, controllo PLC
• Dimensioni esterne / Peso: W6325×D1545×H1900 mm / ca. 5000 kg

Specifiche tecniche

• Stadi di rettifica: 1 (dressatura automatica e regolazione della quantità di rettifica standard)
• Stadi di lucidatura: 4 (funzionamento simultaneo; configurabile, espandibile a 5+)
• Capacità supporti: fino a 14 supporti (sei provini φ50 mm ciascuno; fino a 168 provini)
• Controllo: PLC con pannello touch a colori; memoria 28 condizioni
• Dimensioni / peso: W6325×D1545×H1900 mm; ca. 5000 kg
