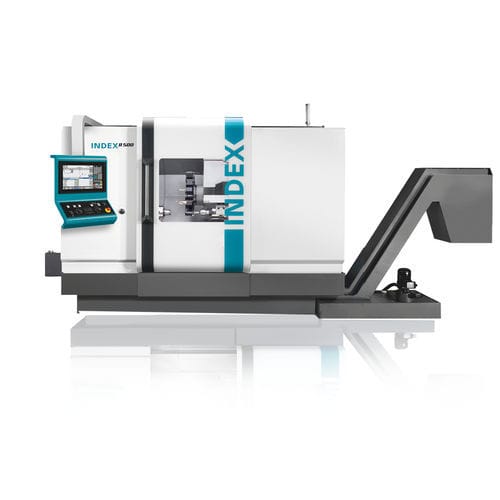

Macchina di tornitura universale B500
CNC2 assi12 utensili

macchina di tornitura universale
macchina di tornitura universale
macchina di tornitura universale
macchina di tornitura universale
macchina di tornitura universale
macchina di tornitura universale
macchina di tornitura universale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Numero di assi
2 assi
Numero di utensili
12 utensili
Sistema di trasmissione
spinta a cinghia
Altre caratteristiche
universale, di alta precisione, con torretta, a mandrino, con asse Y, rigida
Diametro

400 mm
(15,75 in)

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 3.150 rpm
(19.792,034 rad.min-1)

Lunghezza della pelle

750 mm, 1.200 mm
(30 in, 47 in)

Passaggio barra

102 mm
(4 in)

Corsa X

360 mm
(14 in)

Corsa Z

750 mm
(30 in)

Avanzamento rapido asse X

40.000 mm/min
(26 in/s)

Avanzamento rapido asse X

40.000 mm/min
(26 in/s)

Potenza nominale

54 kW
(73,4 hp)

Coppia massima

750 Nm, 1.120 Nm
(553 ft.lb, 826 ft.lb)

Capacità per liquido da taglio

300 l
(79 gal)

Intensità a pieno carico

94 A

Lunghezza totale

3.252 mm
(128 in)

Larghezza totale

1.900 mm
(75 in)

Altezza totale

2.290 mm
(90 in)

Peso

9.850 kg
(21.716 lb)

Descrizione

Caratteristiche della macchina I vostri vantaggi Concetto di area di lavoro chiaramente strutturata ed ergonomica Basamento rigido in ghisa minerale con struttura a blocchi a 45° per un'elevata precisione Mandrino di lavoro con trasmissione a cinghia per coppie elevate Contropunta NC con asse controllato elettricamente Già incluso: il sistema operativo iXpanel i4.0 pronto con touch screen da 18,5" - basato su Siemens S840D sl Design strutturato della macchina La INDEX B500 rappresenta il logico sviluppo di soluzioni produttive collaudate all'interno del Gruppo INDEX. Equipaggiato individualmente, questo nuovo tornio universale flessibile ha il suo posto sia nell'attrezzaggio che nella prototipazione, ma anche nella produzione Decenni di know-how accumulato si riflettono in numerosi dettagli di design, come la tasca nel pannello sopra il mandrino principale che garantisce l'uso senza collisioni di lunghe barre di alesatura. I componenti Mandrino principale Freno di mantenimento per l'indicizzazione dell'asse Torretta a stella e slitta composta 12 stazioni per utensili vivi - VDI 40 secondo DIN 69880 con dentatura a W brevettata Contropunta a controllo numerico posizionabile elettronicamente a piacere guide a rulli di grandi dimensioni forza di pressione regolabile elettronicamente fino a 10.000 N Centro conico MK 5 o SK 30 Contromandrino Gioco del mandrino dia. 82 mm, mandrino fino a diametro 250 mm Velocità max. 3.150 giri/min Potenza del mandrino 15 kW (ciclo di lavoro 40%) Coppia 204 Nm (ciclo di lavoro del 40%) Freno di mantenimento per l'indicizzazione dell'asse

---
