Sistema di rimozione

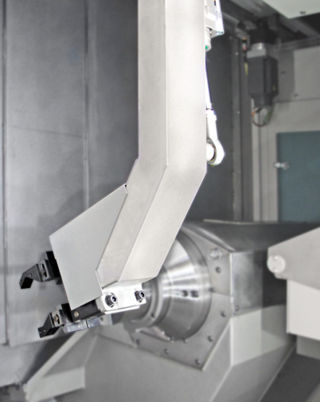

Applicazioni Unità di prelievo a portale per l'asse Z con azionamento NC L'unità di prelievo a portale è composta dai seguenti componenti: 1. Asse numerico Z8 a controllo di posizione Un motore elettrico aziona il braccio di presa tramite una cinghia e un riduttore. Il sistema di misura si trova nel motore. È possibile spostarsi in qualsiasi posizione. 2. Movimento girevole della pinza Per spostarsi attorno al contromandrino, la pinza deve essere orientata verso l'esterno o l'interno. Questo movimento è ottenuto pneumaticamente tra due fine corsa. 3. Pinza portapezzo Il pezzo o il residuo di barra viene prelevato al centro del mandrino da ganasce azionate su entrambi i lati. Rimozione automatica del pezzo finito dal mandrino principale o dal contromandrino, che viene quindi collocato su un nastro trasportatore o in un contenitore di pezzi. Rimozione del residuo dal mandrino principale nel caso di lavorazione di barre, che viene poi collocato in un contenitore di residui.
