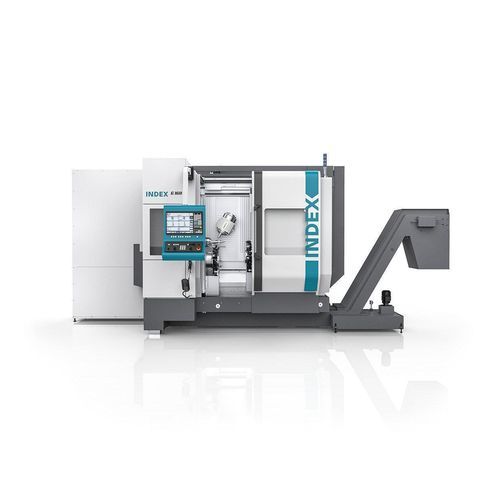

Centro di tornitura-fresatura CNC G160

orizzontale16 assia mandrino

Panoramica
L'INDEX G160 è un centro tornio‑fresatura progettato per l'alta produttività nel lavorare pezzi piccoli, complessi e variabili. Basato su una struttura in ghisa grigia rigida e ammortizzante e su guide lineari sovradimensionate negli assi X, Y e Z, unisce stabilità meccanica a elevata reattività dinamica per la produzione industriale.

Punti salienti del prodotto

• Spindle principale e contropunta identici con passaggio Ø 42 mm o Ø 65 mm
• Mandrini fino a Ø 130 mm o Ø 175 mm
• Lunghezza di tornitura massima fino a 760 mm
• Tre portautensili con ampia capacità (magazzino e torrette fino a ≈120 utensili a seconda della configurazione)
• Lavorazioni simultanee con fino a 3 utensili
• Motore mandrino per fresatura con cinematica Y/B; varianti 18.000 rpm / 29 Nm o 32.000 rpm / 17 Nm
• Velocità rapide fino a 60 m/min e alta dinamica
• Fino a 16 assi produttivi per lavorazioni complete
• Controllo Siemens Sinumerik ONE con touchscreen 18,5" e iXpanel — pronto per Industry 4.0

Concetto macchina e area di lavoro
L'area di lavoro, di ampie dimensioni, consente l'utilizzo simultaneo dei tre portautensili riducendo il rischio di collisioni. I portautensili inferiori sono incassati per aumentare il gioco di collisione. Le pannellature interne inclinate in acciaio inox favoriscono lo scolo dei trucioli e garantiscono un accesso ergonomico per esercizio e manutenzione.

Sistema modulare e opzioni di configurazione
Il sistema modulare permette configurazioni flessibili: scelta del passaggio mandrino (Ø 42 o Ø 65 mm), diametro mandrino (Ø 130 o Ø 175 mm) e integrazione fino a tre portautensili. Le torrette inferiori ospitano 15 portautensili VDI 25 ciascuna (dentatura W); tutte le postazioni sono predisposte per utensili motorizzati. Il mandrino motore può impiegare utensili fino a 250 mm di lunghezza.

Automazione e cella robot iXcenter
La cella robot iXcenter opzionale offre carico/scarico flessibile di grezzi e pezzi finiti. Si aggancia alla macchina ed è spostabile per le operazioni di set‑up. In produzione il robot opera tramite la porta automatica della macchina. La cella supporta processi a valle (pulizia, misura, etichettatura). Dati robot: 6 assi, portata fino a 7 kg, pinza doppia di serie, magazzino pallet. Alimentazione barre supportata tramite UNIMAG 5 e INDEX MBL76 (3 m / 4 m).

Applicazioni e pezzi tipici
Settori: automotive, medicale, aerospaziale e meccanica di precisione. Esempi di pezzi:

• Tamburo cambio — Acciaio — Ø 50 mm x 105 mm
• Albero — Acciaio — Ø 25 mm x 200 mm
• Ruota dentata — Acciaio — Ø 65 mm x 37 mm
• Corpo pompa — Acciaio — Ø 50 mm x 57 mm
• Distribuitore di flusso — Acciaio — Ø 30 mm x 40 mm
• Testa punte dentali — Acciaio — Ø 25 mm x 65 mm
• Cassa orologio — Acciaio — Ø 60 mm x 12 mm
• Corpo valvola — Acciaio — Ø 62 mm x 38 mm
• Portautensile — Acciaio — Ø 40 mm x 98 mm
• Utensile da fresatura — Acciaio inox — Ø 50 mm x 80 mm
• Blocco distributore — Acciaio inox — Ø 55 mm x 120 mm

Concetto di raffreddamento ed efficienza energetica
Un circuito fluido centrale dissipa il calore da mandrini, unità idraulica e quadro elettrico per migliorare la stabilità termica. L'interfaccia acqua fredda INDEX permette il recupero e il riutilizzo del calore (riscaldamento capannone, acqua di processo), riducendo i costi energetici. Il design limita i componenti convenzionali soggetti a guasti per aumentare l'affidabilità.

Controllo e Industry 4.0
La macchina è dotata di Siemens Sinumerik ONE e del concetto operativo iXpanel, fornendo connettività pronta per l'integrazione in produzione connessa e accesso diretto ai dati di produzione in macchina.

Specifiche

• Denominazione modello: INDEX G160
• Passaggio mandrino: Ø 42 mm o Ø 65 mm
• Diametro mandrino: fino a Ø 130 mm o Ø 175 mm
• Lunghezza massima di tornitura: 760 mm
• Mandrini: principale e contropunta identici
• Portautensili: fino a 3 unità; capacità fino a ca. 120 utensili (a seconda della configurazione)
• Torrette inferiori: 15 postazioni VDI 25 ciascuna (dentatura W), predisposte per utensili motorizzati
• Motore mandrino per fresatura: varianti 18.000 rpm / 29 Nm o 32.000 rpm / 17 Nm; lunghezza utensile utilizzabile fino a 250 mm
• Cinematica: asse Y/B per operazioni di fresatura (5 assi possibile)
• Lavorazione simultanea: fino a 3 utensili
• Assi produttivi: fino a 16 assi (a seconda della configurazione)
• Velocità rapida: fino a 60 m/min
• Sistema di controllo: Siemens Sinumerik ONE; iXpanel incluso (touchscreen 18,5")
• Opzioni di automazione: cella robot iXcenter, WHU/WH2, interfaccia UNIMAG 5 per caricatori di barre, unità lineari
• Raffreddamento: circuito fluido centrale; interfaccia acqua fredda INDEX per recupero calore
• Gestione pezzi: lunette torrette per alberi; soluzioni integrate di manipolazione e stoccaggio pallet
• Settori tipici: Automotive, Medicale, Aerospaziale, Meccanica di precisione
