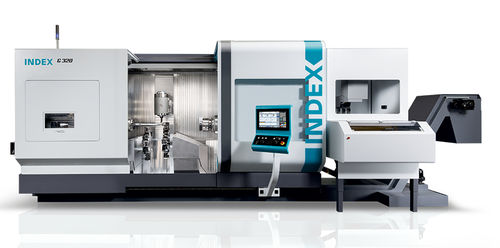

Centro di tornitura-fresatura CNC G3 series

orizzontale5 assia mandrino

Mandrini e contromandrini identici con gioco del mandrino Ø 102 mm 3 portautensili per un massimo di 141 utensili Potente mandrino di fresatura con cinematica Y/B collaudata per operazioni complesse di fresatura a 5 assi (G320) Sofisticato concetto di area di lavoro per lunghezze di tornitura fino a 1.400 mm e opzioni di lavorazione variabili Elevata stabilità termica e meccanica Elevata accelerazione e velocità di traslazione rapida fino a 50 m/mm Soluzioni di automazione integrate per una produzione efficiente L'unità di movimentazione dei pezzi integrata è disponibile come opzione. Può essere utilizzata sia per il carico e lo scarico che per la rimozione dei residui ed è progettata per pezzi di peso fino a 20 kg e con un diametro fino a 120 mm (albero) o 200 mm (flangia). L'unità di movimentazione è dotata di 2 o 3 assi CNC che vengono azionati dal controllo della macchina. Ulteriori soluzioni di automazione individuali, come nastri trasportatori o robot di movimentazione con funzioni accessorie, possono essere integrate su base specifica del cliente. Lavorazione completa basata su un sistema modulare Il sistema modulare di questa serie offre un'ampia gamma di opzioni. Nell'area di lavoro possono essere integrati fino a 3 portautensili e tutti possono essere dotati di un asse Y. L'area di lavoro offre ampio spazio per lavorare qualsiasi tipo di pezzo, ospitando pezzi di medie dimensioni fino a 1.400 mm di lunghezza. I potenti mandrini principali e contromandrini sono progettati per diametri di barre fino a 102 mm e per diametri di pezzi di mandrino fino a 315 mm. Per la lavorazione di pezzi lunghi o ad albero sono disponibili supporti a torretta. La INDEX G320 è dotata di un potente mandrino di fresatura a motore in grado di eseguire lavorazioni simultanee a 5 assi.
