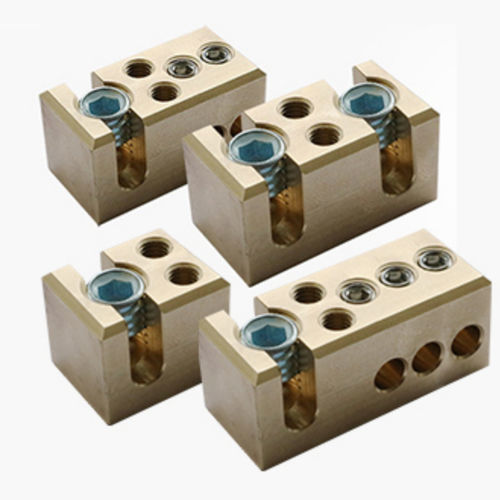

Connettore equipotenziale EMClots®

di alimentazione elettricaad avvitamentoin ottone

L'uso di EMClots® facilita notevolmente la realizzazione di un sistema di collegamento equipotenziale distribuito (CBN). È possibile utilizzare una varietà di componenti per il collegamento, il fissaggio e la ramificazione di cavi a conduttore nudo di tipo extrafine e a trefoli. In questo modo si evitano correnti di interferenza indefinite e si realizza un collegamento equipotenziale uniforme anche in linee di produzione lunghe. Sono ideali per l'implementazione di sistemi di collegamento a bassa impedenza a piccolo anello per macchine e impianti che utilizzano soluzioni di azionamento ad alta frequenza (inverter), come richiesto dalla norma EN 50310. Elementi di fissaggio in evidenza EMClots® Risparmio medio del 10% di materiale Mediamente il 35% di sforzo in meno per l'installazione Resistenza EMC molto più elevata CBN convenzionale: Secondo la prassi corrente, i componenti elettronici (PLC, azionamenti, I/O remoti) sono per lo più collegati a un punto di messa a terra centrale in una disposizione a stella, in cui l'uso di conduttori isolati è molto comune. CBN ottimale: Una forte interconnessione nel sistema di collegamento riduce i carichi sul sistema stesso. Ciò si ottiene con il maggior numero possibile di connessioni brevi tra i dispositivi e gli elementi conduttori. Tutti i conduttori di collegamento devono essere realizzati come fili nudi (non isolati), stagnati e a bassa impedenza. L'uso di dispositivi di fissaggio/terminali compatibili con il campo, come EMClots® , rende possibile la progettazione di percorsi dei conduttori efficienti Gli elementi EMClots® Fastening V2 sono adatti per cavi conduttori a trefoli o a fili extrafini da 4 a 16 mm² o da 25 a 35 mm². Vengono utilizzati per fissare un cavo conduttore. Vengono montati su canaline portacavi, traverse o altri componenti del sistema conduttivo.
