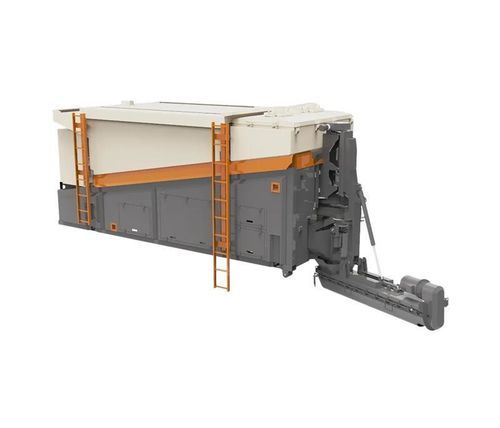

Centrale di betonaggio mobile IBS G60

con nastro trasportatorecompattoautomatico

Informazioni generali
IBS G60 è un impianto di miscelazione mobile gravimetrico per la produzione in sito di calcestruzzo, asfalto a freddo e altri miscele cementizie. L'unità include due tramogge inerti, un serbatoio cemento da 3 m³, un serbatoio acqua e una o due vasche dosatrici per additivi opzionali. Il design compatto permette il montaggio su autocarro o su rotaia per impieghi flessibili.

Applicazioni e prestazioni

• In grado di produrre:
• Calcestruzzo
• Asfalto a freddo
• Asfalto riciclato a freddo
• Miscele cementizie
• Stabilizzazione dei terreni
• Econcrete
• Ecoflooring

Configurazione base
La configurazione base copre le funzioni principali necessarie per la produzione di calcestruzzo e miscele affini.

• Dosaggio aggregati
• Dosaggio cemento
• Dosaggio acqua
• Gruppo di miscelazione
• Sistema di controllo

Opzioni aggiuntive
Elementi opzionali disponibili per estendere le funzionalità:

• Serbatoio(i) additivo con sistema di dosaggio
• Dosaggio emulsione di bitume per asfalto a freddo
• Valvola a farfalla per il dosaggio del cemento
• Coperchi per tramogge aggregati
• Sistema idraulico per il posizionamento del miscelatore
• Sistema di lubrificazione centralizzato
• Gruppo elettrogeno diesel
• Regolazione velocità del miscelatore (inverter)
• Stampante per rapporti di produzione
• Interfaccia smartphone/tablet
• Controllo remoto e monitoraggio dati

Gruppo di miscelazione
L'unità è dotata di un miscelatore da 3,0 m con ingressi degli ingredienti all'inizio del miscelatore per assicurare il tempo di miscelazione necessario. Albero a spirale e palette consentono miscelazione continua e omogenea. Un bordo in gomma rimovibile facilita la pulizia. Il miscelatore è montato su supporto idraulico per accesso e manutenzione; è prevista lubrificazione centralizzata dei componenti critici.

Dosaggio cemento
Il sottosistema cemento comprende un serbatoio da 3 m³ supportato da quattro celle di pesatura e un coclea dosatrice azionata da un motore sincrono brushless con riduttore per dosaggio preciso in tempo reale. Una valvola a farfalla automatica impedisce l'ingresso di umidità e le perdite a macchina ferma. La coclea è rimovibile per manutenzione.

Dosaggio aggregati
Il dosaggio aggregati utilizza due tramogge da 5 m³, ciascuna su quattro celle di pesatura, e due nastri trasportatori che alimentano il miscelatore. Gli azionamenti dei nastri e del dosaggio cemento impiegano motori sincroni brushless per dosaggi accurati. I cuscinetti dei nastri sono collegati alla lubrificazione centralizzata e i nastri sono smontabili per manutenzione.

Dosaggio acqua
Il sottosistema acqua include una pompa, serbatoio in acciaio inox, tubazioni e un misuratore di portata per un dosaggio controllato. Le tubazioni sono smontabili per manutenzione; i materiali sono selezionati per durabilità in cantiere.

Sistema di controllo
Il controllo è basato su PLC SIMATIC S7 con componenti Siemens. L'armadio elettrico è costruito a protezione IP65 e i cavi sono schermati contro interferenze elettromagnetiche. Tutti i dosaggi operano in anello chiuso. Un HMI intuitivo fornisce accesso a ricette, parametri, diagnostica e dati di produzione.

Componenti macchina / Equipaggiamenti opzionali (livello alto)

• Additivi: uno o due sottosistemi di dosaggio additivi con serbatoio, pompa, sensore di portata e tubazioni
• Bitume: sistema di dosaggio emulsione con pompa riscaldata e sensori di portata/temperatura
• Valvola: valvola a farfalla elettrica per la tramoggia cemento
• Telo: copertura di protezione per condizioni atmosferiche avverse
• Idraulica: sistema di posizionamento del miscelatore con cilindri e unità di potenza
• Lubrificazione: opzione sistema di lubrificazione centralizzata (LINCOLN)
• Generatore: opzione gruppo diesel circa 36 kW
• Regolazione velocità miscelatore: opzione inverter di frequenza
• Stampante: stampante termica per registri di produzione
• Accesso remoto: interfaccia smartphone/tablet e monitoraggio sicuro

Specifiche tecniche

• Lunghezza miscelatore: 3,0 m
• Progettazione miscelatore: albero a spirale con palette; bordo in gomma rimovibile; opzione lubrificazione centralizzata
• Volume serbatoio cemento: 3 m³
• Dosaggio cemento: coclea con motore sincrono brushless e riduttore; celle di pesatura; opzione valvola a farfalla
• Tramogge aggregati: due tramogge da 5 m³ ciascuna; ciascuna su 4 celle
• Estrazione aggregati: due nastri trasportatori; azionamenti con motori sincroni; cuscinetti collegati a lubrificazione centralizzata
• Dosaggio acqua: pompa, serbatoio/tubazioni inox, misuratore di portata
• Additivi: opzione 1 o 2 serbatoi di dosaggio con pompe e sensori di portata
• Controllo: PLC SIMATIC S7, componenti Siemens, HMI, dosaggio in anello chiuso
• Armadio elettrico: IP65; cavi schermati
• Alimentazione opzionale: generatore diesel (~36 kW)
• Progettato per uso mobile su camion o rotaia; design compatto
