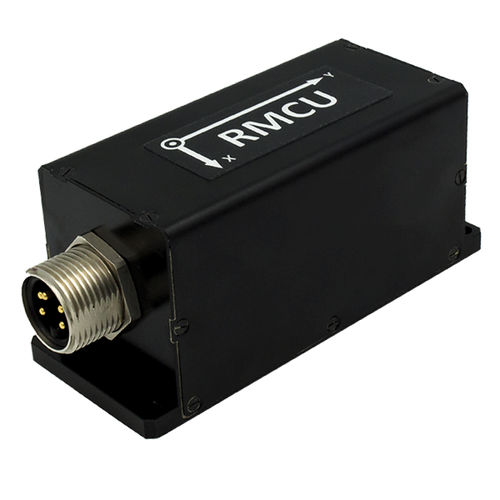

Sistema di controllo di movimento per applicazioni ferroviarie RMCU

3 assiEthernetRS-485

L'unità di controllo del movimento ferroviario (RMCU) è un sistema strapdown ad alte prestazioni sviluppato per le applicazioni ferroviarie al fine di determinare l'orientamento assoluto (Heading, Pitch e Roll) e i parametri di movimento (velocità angolari e accelerazioni lineari) per qualsiasi piattaforma ferroviaria su cui è montato. L'orientamento è determinato con elevata precisione sia per applicazioni dinamiche e non. L'RMCU di Inertial Labs utilizza accelerometri MEMS di precisione a 3 assi, magnetometri Fluxgate miniaturizzati e giroscopi MEMS per fornire una direzione, un'inclinazione e un rollio precisi del dispositivo in misurazione. L'integrazione dell'uscita dei giroscopi fornisce una misura ad alta frequenza e in tempo reale della rotazione del dispositivo su tutti e tre gli assi di rotazione. Gli accelerometri e il magnetometro Fluxgate misurano in modo assoluto e molto accurato in condizioni statiche e dinamiche Pitch, Roll e Heading/Azimuth al momento dell'allineamento iniziale dell'RMCU, oltre a fornire correzioni continue ai giroscopi durante il funzionamento. Accuratezza statica della direzione, RMS 0,3 gradi Accuratezza dinamica della direzione nell'intervallo di temperatura, RMS 0,6 gradi Precisione statica di beccheggio e rollio, RMS 0,05 deg Precisione dinamica di beccheggio e rollio nell'intervallo di temperatura, RMS 0,08 gradi Dimensioni 129 × 53 × 49 mm Peso 120 grammi Interfaccia RS-485 / Ethernet CARATTERISTICHE E FUNZIONALITÀ PRINCIPALI - Soluzione conforme agli standard ferroviari EN 45545, EN 50155 e EN 50011 - Un unico modello con molteplici configurazioni a un eccezionale rapporto prezzo/prestazioni - Algoritmi all'avanguardia per diverse piattaforme ferroviarie - Magnetometro Fluxgate miniaturizzato ad alta precisione - Direzione magnetica asservita e stabilizzata con giroscopio - Adatto per il controllo del movimento dei treni e per il riferimento d'assetto primario
