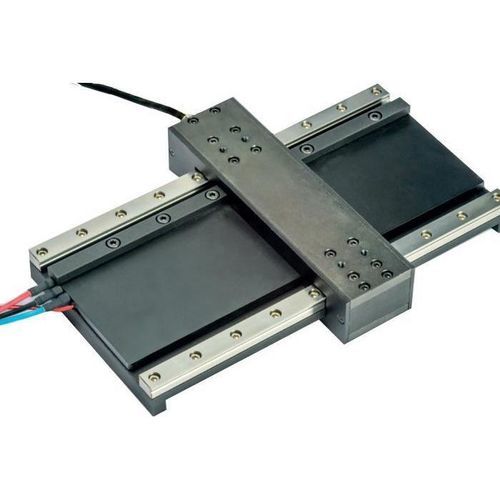

Motore lineare DC LM Series

ironcoresenza nucleo48 V

Panoramica prodotto
I motori lineari INFRANOR sono attuatori a trasmissione diretta progettati per elevata dinamica e precisione. Disponibili in versioni coreless (a U) e a nucleo, offrono rapide accelerazioni, alte velocità di picco e un ampio intervallo di spinta, adatti a lavorazioni ultra‑precise, movimentazione di wafer e automazione industriale ad alta velocità.

Serie disponibili (tabella riepilogativa)
ATTRIBUTI | PRODOTTO | RAFFREDDAMENTO | SPINTA [N] (PICCO / CONTINUO) | VELOCITÀ DI PICCO [m/s] | PRECISIONE (Ripetibilità bidirezionale [µm]) | GRADO DI PROTEZIONE | DENOMINAZIONE
Motori lineari CORELESS - a U — assenza di cogging per massima dinamica e precisione. | image: lm-series.png | ARIA | Fino a 600 / Fino a 100 | Fino a 5 | Fino a +0,2 | Standard | Serie LM
Serie DLMU — variante coreless per spinte di picco molto elevate. | image: ld-series.png | ARIA | Fino a 16.200 / Fino a 2.340 | Fino a 6 | Fino a +1 | Standard | Serie DLMU
Motori lineari A NUCLEO — elevate forze, accelerazione e velocità per movimenti potenti (opzione raffreddamento acqua/olio DLMF‑W). | image: ls-w-series.png | ACQUA/OLIO | Fino a 14.700 / Fino a 6.490 | Fino a 6 | Fino a +2 | IP65 | Serie DLMF‑W
DLMF (a nucleo raffreddato ad aria) — opzione compatta a nucleo. | image: ls-series.png | ARIA | Fino a 3.333 / Fino a 1.200 | Fino a 6 | Fino a +2 | Standard | Serie DLMF
MODULI per motori lineari — corse lunghe, elevata rigidità e rapporto di carico; facile integrazione. | image: ls-m-series.png | ARIA | Fino a 1.859 / Fino a 707 | Fino a 6 | Fino a +3 | Standard | Serie HZM

Applicazioni

• Macchine CNC di fascia alta e lavorazioni ultra‑precise
• Processo wafer e movimentazione nei semiconduttori
• Automazione industriale che richiede alta velocità di traslazione e grandi forze

Caratteristiche / Specifiche tecniche

• Tipo di azionamento: motori lineari a trasmissione diretta (opzioni coreless a U e a nucleo)
• Alta dinamica: progettati per rapide accelerazioni e alte velocità di picco (velocità di picco tipiche fino a 6 m/s a seconda della serie)
• Campo di spinta: da spinte continue/picco ridotte (es. fino a 100 N continuo / 600 N picco per la Serie LM) fino a spinte molto elevate (es. fino a 16.200 N picco per la Serie DLMU; fino a 14.700 N picco per la Serie DLMF‑W)
• Opzioni di raffreddamento: raffreddamento ad aria (diverse serie), raffreddamento acqua/olio (Serie DLMF‑W)
• Precisione (ripetibilità bidirezionale): fino a +0,2 µm (Serie LM coreless); altre serie fino a +1 µm, +2 µm o +3 µm a seconda del modello
• Gradi di protezione: Standard o IP65 per le varianti acqua/olio
• Moduli disponibili per corse lunghe con elevata rigidità e rapporto di carico (Serie HZM)
