Tavola rotante azionata a motore SDD-465-75-2.2
orizzontaleverticalecompatta

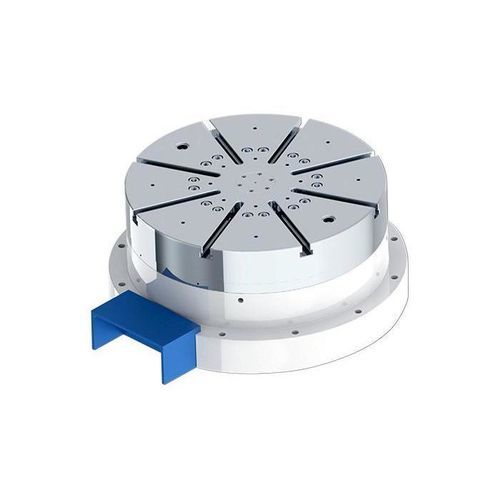

Tavola rotante azionata a motore - SDD-465-75-2.2 - Infranor Group - orizzontale / verticale / compatta
Tavola rotante azionata a motore - SDD-465-75-2.2 - Infranor Group - orizzontale / verticale / compatta
Tavola rotante azionata a motore - SDD-465-75-2.2 - Infranor Group - orizzontale / verticale / compatta - immagine - 2
Tavola rotante azionata a motore - SDD-465-75-2.2 - Infranor Group - orizzontale / verticale / compatta - immagine - 3
Tavola rotante azionata a motore - SDD-465-75-2.2 - Infranor Group - orizzontale / verticale / compatta - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Infranor Group

Caratteristiche

Azionamento
azionata a motore
Configurazione
orizzontale, verticale
Altre caratteristiche
compatta, di grande precisione, a presa diretta, con motore di coppia, 1 asse
Diametro

465 mm
(18 in)

Descrizione

Panoramica
I piatti rotanti mono-asse orizzontali e verticali della serie SDD integrano un motore di coppia senza gioco e strutture di supporto progettate. Il corpo motore e il sistema di posizionamento sono progettati e realizzati per soddisfare requisiti di precisione stringenti e garantire una lunga vita utile. La struttura di serraggio innovativa consente un layout compatto e assicura tempi di risposta inferiori e maggiore rigidità rispetto alle soluzioni con freno a disco tradizionali.

Caratteristiche
  • Motori a coppia ad azionamento diretto senza gioco
  • Valore di coppia stabile per operazioni ad elevato carico e lunga durata
  • Risposta rapida e dinamica, adatta a processi di lavorazione automatizzati
  • Funzionamento regolare e silenzioso, vita utile prolungata


Modelli disponibili (tabella)
Immagine | Velocità max. [rpm] | Coppia max. [Nm] | Potenza S1 [kW] | Ø [mm] | Altezza centro [mm] | Carico max. [kg] | Sistema integrato | Modello | Scarica PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Specifiche tecniche
  • Famiglia prodotto: Single Axis Direct Drive Series (SDD)
  • Tipo di azionamento: motore di coppia (trasmissione diretta), senza gioco
  • Progettazione: piatti rotanti orizzontali e verticali con struttura di serraggio innovativa
  • Attributi principali: elevata precisione di posizionamento, alta stabilità, risposta rapida, funzionamento efficiente dal punto di vista energetico, lunga vita utile
  • Dati rappresentativi: vedere la tabella sopra (Velocità max., Coppia max., Potenza S1, Diametro, Altezza centro, Carico max., Sistema integrato)
  • Controlli integrati tipici: Siemens, Fanuc, Mitsubishi (dipende dal modello)
  • Esempio carico massimo: fino a 1000 kg (SDD-465-75-2.2)
