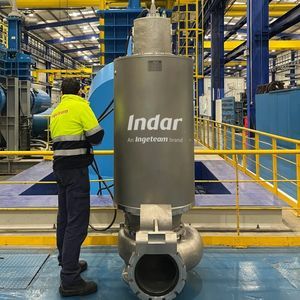

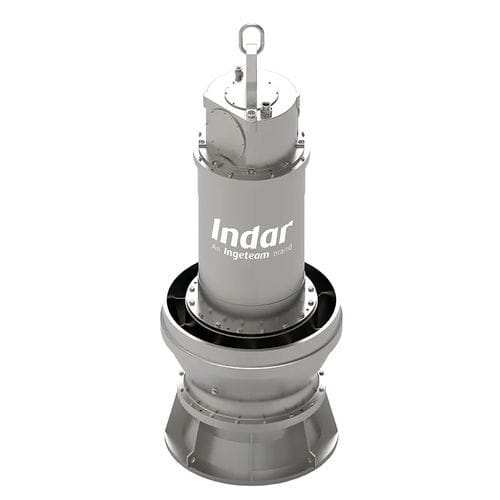

Pompa a rotore INDAR HE

ad acquaper acqua di mareper acque industriali

Panoramica
Le INDAR HE sono pompe monoblocco sommergibili assiali verticali accoppiate a un motore sommerso. Un efficiente sistema di raffreddamento consente il funzionamento continuo anche in condizioni ambientali severe. Intervallo di potenza disponibile: 50 – 2.500 kW.

Caratteristiche principali

• Pompa sommersa assiale verticale.
• Motore: versione riempita d'aria o riempita d'acqua.
• Girante assiale o a passo variabile; ampio passaggio libero per evitare intasamenti.
• Albero comune.
• Gancio di ancoraggio per facilitare installazione e rimozione.
• Sensori per temperatura, vibrazione e umidità.
• Progettata per elevati portate con basse prevalenze.

Installazione
Il design compatto delle pompe tipo HE facilita l'installazione. Le unità possono funzionare anche in posizione orizzontale. Tipologie comuni di installazione:

• Scarico libero: pompaggio tramite trabocco del tubo di mandata.
• Scarico in pressione: include una valvola di non ritorno per evitare reflussi a macchina spenta.
• Scarico con sifone: l'effetto sifone permette di ridurre significativamente il consumo energetico durante il pompaggio.

Applicazioni

• Upstream e offshore (esplorazione e produzione)
• Midstream (trasporto e stoccaggio)
• Downstream (raffinerie e impianti petrolchimici)
• Fornitura idrica
• Desalinizzazione
• Raffreddamento industriale
• Accumulo a pompaggio
• Miniera
• Impianti di nuova costruzione
• Impianti esistenti
• Energia mareomotrice

Dati tecnici
INDAR HE
Portata: 600 l/s - 6.000 l/s
Prevalenza: 1 m - 30 m
Potenza: 50 kW - 2.500 kW
Tensione: 380 V / 13.800 V
Velocità: 100 rpm - 1.800 rpm
Materiali: ghisa, acciaio inossidabile 316, Duplex, Super Duplex
Tipologie di configurazione: scarico libero, scarico in pressione con valvola di non ritorno, scarico con sifone, scarico a tubo lungo; camicia tipo H, design compatto con campana

Specifiche

• Modello: INDAR HE
• Intervallo di portata: 600 l/s a 6.000 l/s
• Prevalenza nominale: 1 m a 30 m
• Intervallo di potenza: 50 kW a 2.500 kW
• Tensioni disponibili: 380 V e 13.800 V (bassa e media tensione)
• Intervallo di velocità: 100 rpm a 1.800 rpm
• Principali materiali di costruzione: ghisa, acciaio inossidabile 316, Duplex, Super Duplex
• Configurazioni: scarico libero, scarico in pressione con valvola di non ritorno, scarico con sifone, scarico a tubo lungo; camicia tipo H, design compatto con campana
• Tipo di motore: motore sommerso, possibilità di motore riempito d'aria o d'acqua
• Caratteristiche di progettazione: girante assiale o a passo variabile, ampio passaggio libero (anti-intasamento), albero comune
• Strumentazione: sensori di temperatura, vibrazione e umidità
• Attrezzatura per movimentazione/installazione: gancio di ancoraggio per facilitare installazione e rimozione
• Applicazioni tipiche: municipali e industriali, offshore, trasporto/stoccaggio, desalinizzazione, raffreddamento industriale, miniere, pompaggio per accumulo, impianti nuovi ed esistenti, energia mareomotrice
• Funzionamento continuo garantito anche in condizioni ambientali severe grazie al sistema di raffreddamento
