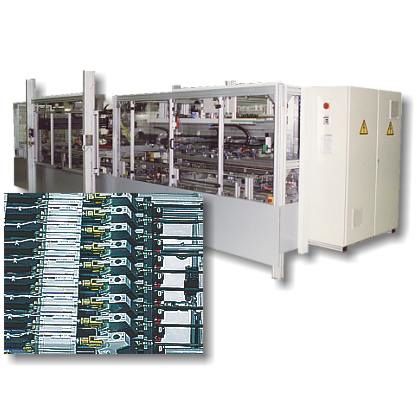

Banco di prova di pressione

di fughecontrollato da PLCcontrollato da computer

I banchi di prova controllati da PLC e computer per le prove di tenuta con interfacce operatore specifiche per il cliente sono la soluzione ideale per molti compiti. Questo è particolarmente il caso se: La grande varietà di tipi di pezzi di prova richiede diverse procedure o set di parametri Si deve prendere un gran numero di misure diverse come curve di pressione, tempi, valori meccanici ed elettrici ecc Sono richiesti controlli di processo e documentazione Esempio I Prova di tenuta controllata dal computer per parti di freni di veicoli commerciali. Tutte le procedure di regolazione e di prova sono completamente automatizzate. - Test di tenuta - Prove di flusso - Test di pressione e tempo - Impostazioni dell'unità di controllo - Test funzionali Esempio II Triplice prova di tenuta ad alta pressione completamente automatizzata per linee ESP. Lunghezze della linea da 300mm-2.400mm. Dati di misurazione visualizzati da Siemens OP 17 Control tramite Siemens S7 / 300. - Funzionamento manuale e automatico - Risoluzione di misura 1 Pa - Tecnologia di misurazione dell'alta pressione per 200 bar - Marcatura dei tubi "buoni" testati - Espulsione forzata a seconda che i pezzi siano passati o rifiutati - Accettazione automatica delle linee dall'unità di produzione - Funzionamento automatico degli strumenti di tenuta quando cambia la lunghezza della linea - Movimento laterale per la rimozione dall'impianto di produzione e il passaggio alla stazione di prova Esempio III Dieci prove di tenuta ad alta pressione semiautomatiche per tubi freno, diverse lunghezze di linee e pezzi di collegamento. - Adattamento automatico del pezzo di prova - Sistema di cambio rapido per diverse forme di connessione - Espulsione forzata se i pezzi vengono respinti - Alta pressione generata 200 bar - Disposizione ergonomica dei supporti dei pezzi in prova
