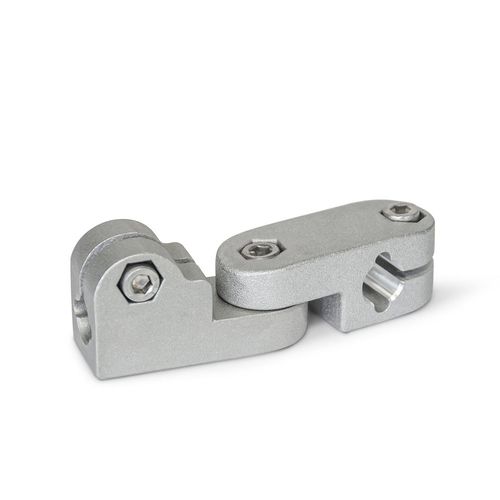

Connettore per tubi rotondo GKQ series

a crocein alluminioregolabile

I morsetti di giunzione GKQ in acciaio pressofuso di alluminio sono dotati di punti di serraggio scanalati lavorati con metodi di taglio. Sono composti dai morsetti girevoli LKT e LKQ. I fori dei punti di serraggio sono situati in un piano e sono collegati dal giunto di serraggio per ruotare di ± 90°, da perpendicolare a parallelo. Ricevono aste e tubi tipicamente disponibili con una superficie di contatto completa su tutta la sezione trasversale del foro. Nei punti di avvitamento, le viti con esagono incassato o le leve manuali regolabili riducono la sezione del foro per il serraggio. Una vite con esagono incassato o una leva manuale regolabile sul giunto di serraggio serve a bloccare l'asse del giunto. Le leve manuali regolabili sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva. Su richiesta Punti di serraggio con diametri diversi d1 e d2 o diametro speciale Punti di serraggio con viti a testa esagonale o elementi misti vite/leva manuale Superficie brunita a sfere, anodizzata o verniciata a polvere in altri colori RAL
