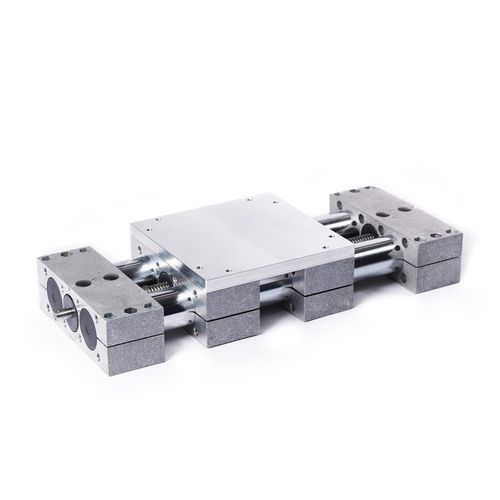

Asse lineare a doppio tubo VDSD series

manualein alluminio

I tubi di guida delle unità lineari a doppio tubo VDSD sono realizzati in tubi di acciaio cromato. Le estremità in alluminio collegano i tubi e formano una guida lineare solida insieme all'elemento di guida. Al centro è installato un mandrino continuo con cuscinetti a sfera su ciascun lato. Insieme all'elemento di guida doppio, il dado del mandrino applicato si muove linearmente lungo la filettatura del mandrino. Le unità lineari a doppio tubo hanno un'elevata rigidità torsionale e possono gestire pesi e coppie elevati. L'elemento di guida doppio distribuisce il carico su quattro punti di guida, consentendo di sopportare carichi più elevati. A seconda del progetto, il pezzo da spostare viene fissato all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo, in modo che l'intera unità lineare si muova insieme. Gli accessori non sono inclusi nelle unità lineari. Su richiesta Elementi di guida aggiuntivi Piastre di collegamento degli elementi di guida Elementi di guida multipli con sincronizzazione a forbice Coperchi a soffietto
