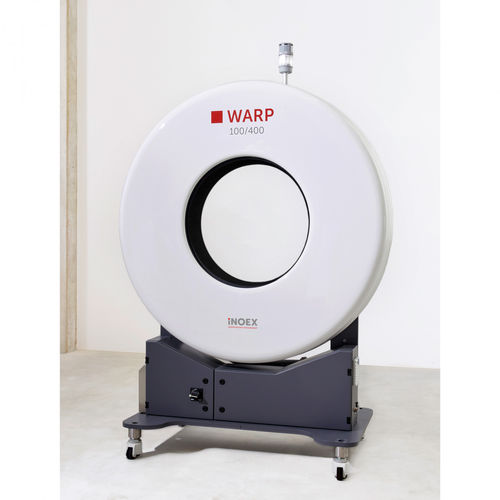

Sistema di misurazione di spessore WARP 100

di diametrodi allineamentoottico

WARP 100 è un sistema di misura in linea per tubi che consente di misurare lo spessore delle pareti e il diametro fino a 38 punti di misura e 19 assi. Oltre 1100 misurazioni al secondo garantiscono una misura senza lacune. Ciò è particolarmente importante per i tubi con requisiti di qualità elevati, come i tubi a pressione o del gas. La velocità massima della linea per una copertura del 100% è di 11,8 m/min. Il WARP 100 è disponibile in tre dimensioni e può essere utilizzato per misurare diametri compresi tra 25 e 630 mm. I sensori statici sono distribuiti intorno al tubo e misurano continuamente il tubo in parallelo. L'ottica appositamente sviluppata consente l'allineamento dell'onda radar al centro del tubo. I sensori sono disposti in modo tale che i punti di misura si sovrappongano, assicurando così una copertura a maglie strette nella direzione di estrusione. Le variabili misurate, come lo spessore della parete, il diametro, l'ovalizzazione, l'eccentricità e le condizioni di processo (ad esempio, l'abbassamento), vengono registrate con precisione, documentate e utilizzate per il controllo automatico del processo. Ulteriori vantaggi/caratteristiche: Misurazione con copertura del 100% del tubo in una gamma di diametri da 25 a 630 mm (tre dimensioni) Spessore della parete da 2 a 125 mm (a seconda del materiale) Rilevamento di sezioni sottili all'interno del tubo documentazione al 100% della produzione secondo le specifiche
