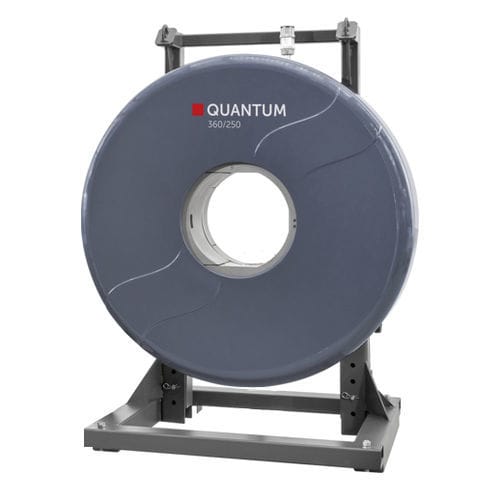

Sistema di misurazione di spessore

di diametrodi circonferenzaa laser

La tecnologia Terahertz utilizza la più recente tecnologia laser a impulsi ultracorti THz. Ciò consente di misurare spessori di strato a partire da 100 µm con una frequenza di misura di 100 Hz. Il terahertz si trova nello spettro elettromagnetico tra la radiazione infrarossa e le microonde. Nei sistemi QUANTUM, gli impulsi terahertz sono generati otticamente con l'ausilio di un laser, ottenendo così una frequenza molto elevata con un'ampia larghezza di banda. Le applicazioni principali sono la misurazione di film sottili o multistrato. Nei sistemi in linea, un sensore gira intorno al tubo. In questo modo, la copertura corrisponde a 360° sull'intera circonferenza del tubo. Inoltre, grazie alla bassa energia dei fotoni, il terahertz non è ionizzante. Ulteriori vantaggi/caratteristiche: Alta frequenza di misura e ampi campi di misura dello spessore della parete Misure di spessore di parete, diametro e multistrato Analisi del processo/automazione del processo e documentazione completa nel sistema di database Interfaccia standardizzata per i dati di processo (OPC-UA) Centraggio automatico della meccanica di misura e messa a fuoco automatica del sensore THz
