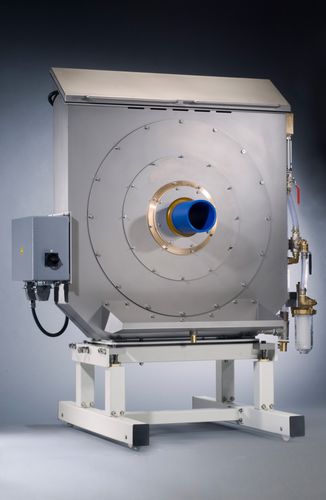

Strumento di misura dello spessore di parete AUREX AFM

di diametroad ultrasuoniper tubi

Le camere di misura AUREX AFM sono flangiate direttamente all'uscita del serbatoio del vuoto. Con un massimo di 24 sensori, è garantita una misura a ultrasuoni affidabile e precisa con una guida centrata del tubo. Le camere di misura sono disponibili per una gamma di diametri compresa tra 63 e 630 mm. L'AUREX AFM esegue la misura dello spessore della parete e del diametro in parallelo, in base al numero di sensori. I dati di misura sono documentati per una verifica completa della qualità. Poiché è obbligatorio rispettare le strette tolleranze per lo spessore delle pareti, l'eccentricità, il diametro e l'ovalizzazione, sono disponibili in qualsiasi momento informazioni dettagliate sul prodotto. In opzione, l'AUREX AFM può essere equipaggiato con il "Fast Specification Check MK/AFM", che consente un rapido controllo dello spessore delle pareti. Poiché l'AUREX AFM non copre completamente il tubo sulla circonferenza, questo controllo dello spessore della parete può, ad esempio, rilevare i tipici anelli a sezione sottile, che sono causati da scatti del tubo prodotto sull'intera circonferenza. Ulteriori vantaggi/caratteristiche: Ampio campo di misura con estensione del campo di misura Misura parallela dello spessore della parete e del diametro Meccanica molto robusta Adattatore separabile tramite chiusure rapide per facilitare la sostituzione della guarnizione
