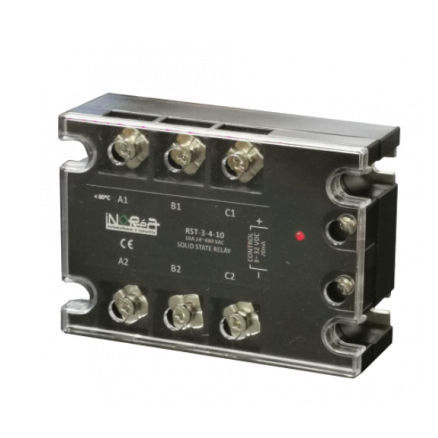

Il relè allo stato solido funziona come un contattore: un'applicazione di tensione (tra 2) sul comando aziona il transistor funzionale e alimenta la carica elettrica.
Caratteristiche tecniche
Tecnologia CMOS
Protezione superiore in plastica
Tensione di isolamento: 1000 MΩ /min (500V)
Stabilità della tensione d'impulso: 2000V, 50Hz
Rigidità dielettrica 2500VAC /1 min
Corrente di dispersione <2mA
Tempo di commutazione <10ms
Temperatura di funzionamento: da -5°С a + 65°С, umidità relativa: 35 - 85% RH
Il dimensionamento del radiatore è fondamentale per la durata di vita del componente. La potenza da disperdere è data dalla seguente formula:
Corrente effettiva della carica elettrica (A) x 3,0 W/A.
Attenzione:
Il relè a stato solido deve essere protetto contro l'alta tensione in uscita da un varistore, specialmente durante l'uso di una carica induttiva.
---
