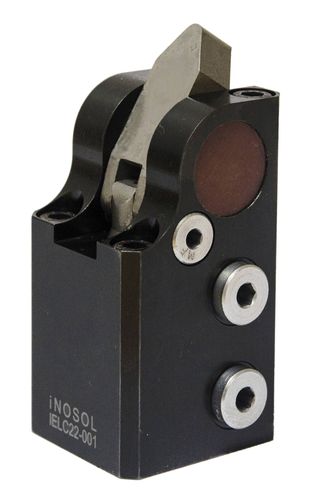

Brida di serraggio idraulica articolata a doppio effetto IELC series

Morsetto a leva eccentrico idraulica, 250 bar, doppio effetto - Incl. interrogazione pneumatica - La leva di bloccaggio non deve essere temprata - Flangia in alto/flangia in basso - Collegamento tubo e O-ring - Contorno a bassa interferenza - Design compatto Il bloccaggio a leva eccentrica è un cilindro di pressione a doppio effetto in cui la leva di bloccaggio viene spostata tramite un punto di articolazione eccentrico per bloccare il pezzo. Consigli per l'uso: Il morsetto a leva eccentrico ha una forza di serraggio relativamente elevata con un ingombro ridotto. Per questa ragione questa soluzione è adatta per macchine ad alte prestazioni e condizioni spaziali difficili. L'olio in pressione viene fornito tramite canali perforati o tramite la filettatura di connessione uniforme M10x1. Quando si installa il cilindro di bloccaggio, le superfici della flangia devono essere adattate all'altezza del pezzo. Questi morsetti sono particolarmente adatti dove n rotazione laterale della leva di bloccaggio/braccio di bloccaggio è possibile. La portata di circa 1,8 l/min non dovrebbe essere superato, superato, superato. Se vengono utilizzate leve di bloccaggio fornite dal cliente, dovrebbero questi dotati di una vite di pressione o sul Superficie di fissaggio/supporto temprata. Leva di bloccaggio a gomito a lato dall'uso è scoraggiato.
