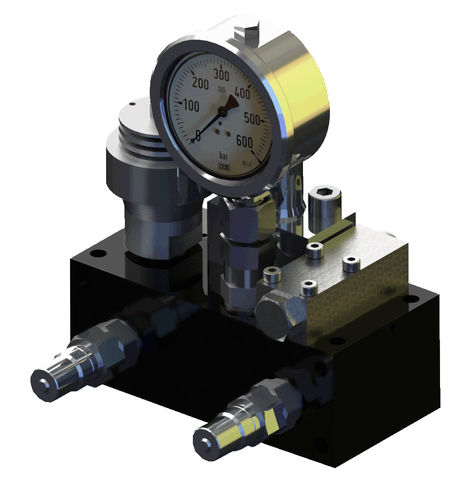

Unità di accoppiamento manuale
Doppio effetto, max. 400 bar
- Elementi di sicurezza integrati
- Scollegamento mantenendo la pressione del sistema
- Montaggio su manifold
- O-Ring e attacco filettato
L'unità di accoppiamento viene utilizzata quando l'apparecchio viene utilizzato manualmente
separata dal generatore di pressione.
Questo apparecchio deve essere utilizzato esclusivamente a doppio effetto.
Raccomandazioni per l'uso:
L'unità di accoppiamento è dotata di vari tipi di
opzioni di connettività.
Può essere collegato tramite il connettore O-ring sul fondo
o sul retro con G1 / 4 o O-ring.
Tutti gli elementi di tenuta e di chiusura sono inclusi.
Come mezzo di pressione si consiglia l'olio idraulico
acc. DIN 51524 (HL, HLP).
Flusso di lavoro per il tensionamento di un dispositivo:
- Accoppiamento manuale alla porta "A+B"
- Generazione di pressione a "A" fino al completo bloccaggio
elementi sono eccitati e il sistema richiesto
la pressione è raggiunta.
- Smettere di pressurizzare
- Disaccoppiamento manuale
Sbloccaggio
- Accoppiamento manuale alla porta "A+B"
- Generazione di pressione a "B" fino al completo bloccaggio
sono retratti.
Con pressurizzazione a "B" la valvola di non ritorno doppia è
e il riflusso nel porto di "A" viene effettuato.
- Smettila di pressurizzare.
---
