Magazzino automatico verticale SVL-4000

VLMverticaleper cartoni

Panoramica
StackIT SVL-4000 è un modulo di sollevamento verticale automatizzato per componenti, ricambi e materiali di produzione. Il sistema goods-to-person aumenta la densità di stoccaggio senza ampliare l'area a pavimento ed è progettato per uso industriale continuativo.

Funzionamento
L'operatore seleziona un articolo o scansiona un ordine di lavoro; l'unità recupera il vassoio corretto e lo presenta a una finestra di prelievo ergonomica. L'operatore preleva i pezzi guidato da quantità e posizione; inventario e registrazioni ERP/WMS si aggiornano automaticamente.

Configurazione di base
Larghezza: 3,8 m
Profondità: 2,1 m
Altezza: 4,0 m
Vassoi: 9
Contenitori Euro / vassoio: 6
Capacità: 54 contenitori
Nota: larghezza e profondità includono le protezioni di sicurezza. Capacità = 9 vassoi × 6 contenitori Euro (600 × 400 mm).

Destinatari

• Manifattura
• Officine e riparazioni
• Magazzinaggio e logistica
• Team tecnici e meccanici
• Team di manutenzione

Cosa si immagazzina

• Ricambi
• Componenti elettrici
• Parti meccaniche
• Utensili e attrezzature
• Materiale di manutenzione

Software e comandi
Ogni StackIT è fornito con comandi manuali; il WMS a bordo opzionale offre ricerca articoli, scansione ordini di lavoro e gestione scorte. Si collega a ERP/WMS esistenti tramite connettori standard. Funzionalità disponibili: cruscotto, magazzini, scorte, articoli, ordini di lavoro, prenotazioni, agenti e controllo manuale.

Ciclo di prelievo (sintesi)

• Selezione — L'operatore sceglie un articolo o scansiona un ordine sul touchscreen.
• Recupero — SVL-4000 porta il vassoio corretto alla finestra di prelievo ergonomica.
• Prelievo — L'operatore preleva il materiale secondo quantità e posizione.
• Aggiornamento — Inventario e ERP/WMS si aggiornano automaticamente; niente documentazione cartacea.
• Successivo — Il vassoio successivo viene fornito se l'ordine richiede altre righe.

Vantaggi

• Recupera fino all'80% dell'ingombro a pavimento rispetto agli scaffali tradizionali.
• Riduce i tempi di ricerca — consegna goods-to-person che elimina gli spostamenti e le ricerche manuali.
• Migliora il controllo degli stock — ogni movimento è registrato in tempo reale.
• Controllo accessi per utente — permessi basati sui ruoli per l'accesso ai vassoi.
• Connessione a ERP/WMS — integrazioni standard mantengono i sistemi esistenti come fonte unica di verità.
• Ottimizza lo spazio di lavoro — ingombro compatto che sostituisce ampie scaffalature.

Capacità e compatibilità
Progettato attorno ai contenitori Euro standard (600 × 400 mm). Nessun contenitore proprietario: utilizzare divisori, separatori, coperchi, vassoi inseribili, portetichette e varianti ESD per accessoriare i contenitori.

Caratteristiche / specifiche tecniche

• Modello: SVL-4000
• Dimensioni esterne esempio: Larghezza 3,8 m · Profondità 2,1 m · Altezza 4,0 m
• Numero di vassoi: 9
• Contenitori Euro per vassoio: 6 (600 × 400 mm) — capacità totale 54 contenitori

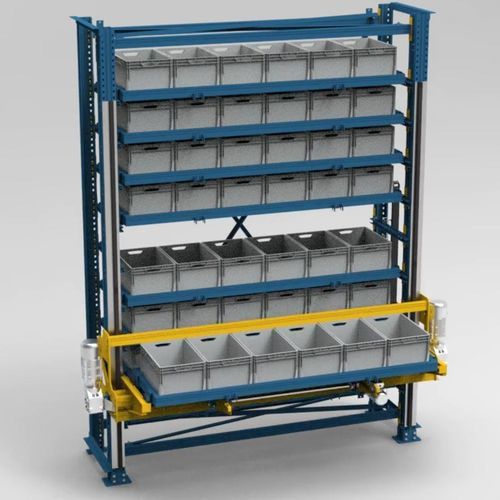

• Sollevamento verticale motorizzato che porta i vassoi alla finestra di prelievo su richiesta
• HMI industriale / PC di bordo per prelievo guidato, stoccaggio e ricerca scorte
• Scanner barcode opzionale per articoli e ordini di lavoro
• Login utenti e permessi basati sui ruoli (controllo accesso ai vassoi)
• Integrazione ERP / WMS tramite connettori standard
• Configurazione modulare degli scaffali — altezze dei vassoi regolabili e divisori per geometrie miste
• Diagnostica remota e monitoraggio condizioni
• Controllo PLC industriale per funzionamento continuo
• Protezioni di sicurezza incluse: barriere fotoelettriche e interblocchi
• Esempio di ingombro macchina mostrato (nota media): H 2400 · W 1100 · D 820 mm
