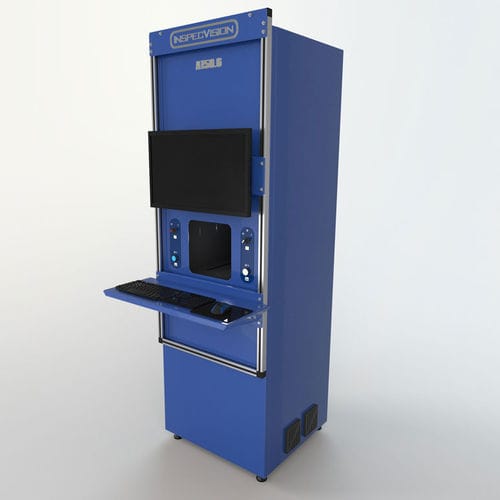

Sistema di verifica Accuity A160.6

- Sistema di misura telecentrico - Ispezione 2D e 3D automatizzata - Precisione certificata da 6 micron - Scansione di parti fino a 160 mm di larghezza - Tempo di impostazione e ispezione di 4 secondi Specifiche del prodotto Precisione: - 2D: 6μm - 3D: 10μm - Dimensione del componente (diametro) > 160 mm Specifiche tecniche - Area di scansione 2D singola massima: >160 mm di diametro - Profondità massima di scansione singola: 60 mm (Z) - Fotocamera : >25 megapixel - Obiettivo: Telecentrico - Ripetibilità 2D a punto singolo: 1,5 micron - Precisione 2D : 6 micron - Ripetibilità 3D a punto singolo: 1,8 micron - Precisione 3D: 10 micron - Tempo di scansione 2D: 0,1 secondi - Tempo di scansione 3D: 10 secondi - Spaziatura punti 2D e 3D: 0,036 mm - Apparecchiature periferiche: controller per l'illuminazione del tavolo, interfaccia computer standard - Sistema operativo richiesto : Windows 10 64bit - Software incluso: scansione 3D, riposizionamento automatico, acquisizione di mappe di texture, rendering 3D a colori, creazione di sezioni, creazione di bordi 3D, reverse engineering di bordi 3D in DXF/DWG, confronto di bordi 3D in DXF/DWG, proiezione inversa di rapporti di deviazione colorati sul pezzo, creazione di nuvole di punti 3D nei formati PLY, STL, VRML, ASCII, creazione di nuvole di punti con mappatura della texture, software di calibrazione, software di ispezione 2D con silhouette e luce dall'alto, output SPC, allineamento automatico, importazione di quote, importazione di tolleranze, tabelle di tolleranza, riposizionamento 3D, riposizionamento 2D, reverse engineering 2D.
