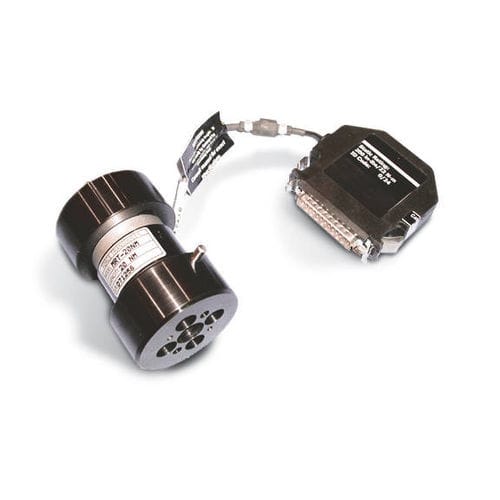

Cella di carico di torsione 55MT series

a bottonecapacitivain miniatura

Le celle di torsione da utilizzare con i telai di torsione della serie 55MT sono disponibili in diverse capacità a seconda del modello di telaio. Le celle di capacità inferiore estendono la gamma della macchina e aumentano la funzionalità del telaio di prova della serie 55MT. Per il 55MT1, le celle di torsione sono trasduttori di coppia a reazione in miniatura. Queste celle sono molto piccole, con eccellente linearità e ripetibilità. Tutte le celle utilizzano lo stesso schema di montaggio, quindi l'intercambiabilità del fissaggio non è un problema (il peso del fissaggio può essere un fattore con la cella da 2 in-lb). Queste celle sono fornite con le piastre di montaggio e di protezione da sovraccarico integrate che sono usate per montare la cella principale sui telai 55MT1. Questo non solo fornisce la protezione per la cella, ma permette anche un cambio estremamente veloce dalla cella principale alla cella a bassa gamma. Per i telai più grandi 55MT2 e 55MT20, le celle sono trasduttori di coppia a reazione flangiati. Questo fornisce una maggiore resistenza ai momenti flettenti. La cella ha un'elevata rigidità torsionale e una bassa sensibilità finale. Tutte le celle per un particolare telaio utilizzano uno schema di montaggio circolare standard, quindi le celle si montano sul telaio con lo stesso hardware della cella principale. Non sono necessari adattatori aggiuntivi, in quanto tutto il fissaggio esistente si monta sulle celle di capacità inferiore nello stesso modo della cella principale. Tutte le celle di torsione convertono il movimento rotatorio in un segnale elettrico che è rappresentativo della coppia indotta. Quando è necessario testare campioni più piccoli, le celle a bassa capacità possono essere aggiunte per aumentare la gamma operativa della macchina.
