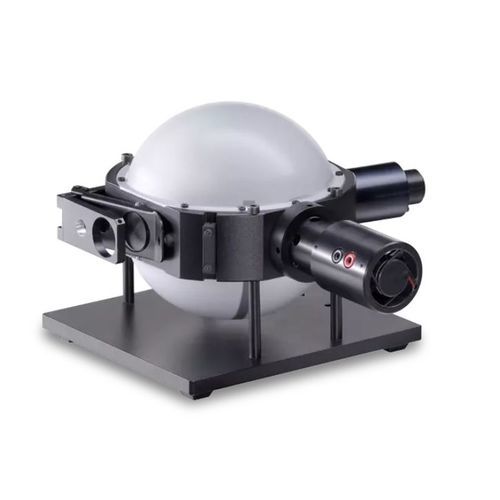

La sfera integratrice ISP 150 di Instrument Systems è ideale per la determinazione della trasmissione e del grado di riflessione di campioni a diffusione. Il design della ISP 150 soddisfa i requisiti della norma DIN 5036 per le misure di riflessione diffusa per quanto riguarda il diametro interno, la porta di misura e l'angolo di incidenza. Il rivestimento dell'ISP 150 è costituito da solfato di bario.
Misure di riflessione diffusa in conformità alla norma DIN 5036
diametro interno 150 mm
porta di misura da 25 mm
angolo di incidenza di 8
Rivestimento in solfato di bario con grado di riflessione dell'80%
Diverse porte per il campione di prova, connessioni per le fibre, lampada alogena e trappola di lucentezza
Grazie alla sua configurazione universale, l'ISP 150 può essere riconfigurato rapidamente e facilmente per diverse geometrie di misura. Con la trappola di riflessione sostituibile, l'utente può specificare se la porzione di fascio diretto deve essere presa in considerazione o meno nella misurazione.
Nel caso di geometrie di misura con illuminazione diffusa e per trasmissione, la sorgente di luce alogena in dotazione viene flangiata direttamente sulla sfera. L'illuminazione a 8° avviene invece tramite una sorgente luminosa esterna della serie LS 100 / LS 500 collegata tramite fibra ottica a un collimatore ottico. Quest'ultimo assicura una mappatura leggermente convergente del fascio incidente sul campione.
---
