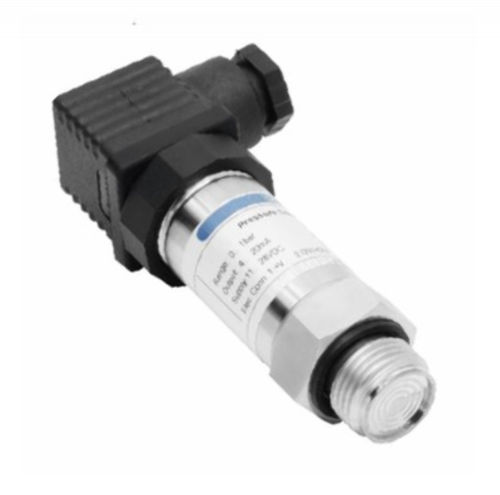

Trasmettitore di pressione relativa CP02

assolutapiezoresistivoa membrana

Descrizione
Trasduttore di pressione industriale CP02 disponibile in versioni assoluta, relativo e relativo sigillato, progettato per misure di pressione da -1…0 bar fino a 0…1000 bar. Segnale analogico, adatto ad applicazioni industriali con contenitore protetto (IP65).

Caratteristiche principali

• Campo di misura: -1 a 0 bar … 0 a 1000 bar
• Tipi di pressione: Relativo, Relativo sigillato, Assoluto
• Attacco di processo: M20x1.5 maschio (altri attacchi disponibili su richiesta)
• Non linearità: 0,5% della scala completa (FS)
• Protezione del contenitore: IP65

Prestazioni e ambiente

• Errori e deriva:
  • Deriva termica a zero: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Deriva termica sulla scala: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Stabilità a lungo termine: Max ±0,3% FS all'anno
• Temperature:
  • Temperatura di esercizio: -30 °C a 80 °C; varianti: -10 °C a 60 °C (Exia); -20 °C a 60 °C (Exd); -10 °C a 70 °C (cavo)
• • Temperatura di stoccaggio: -40 °C a 120 °C; variante cavo: -20 °C a 85 °C
• • Compensazione in temperatura: 0 °C a 50 °C

Alimentazione e uscite

• Alimentazione: 11–28 V CC (versioni 2 fili 4–20 mA), 11–28 V CC (versioni 3 fili 0–5 V, 1–5 V, 0–10 V), o 3.3 V / 5 V CC per segnali specifici
• Segnali di uscita disponibili: 4–20 mA (2 fili); 0–5 V, 1–5 V, 0–10 V (3 fili); 0,5–2,5 V o 0,5–4,5 V (3 fili opzione)
• Carico: ≤ (U-11) / 0.02 Ω (2 fili); ≥ 10 kΩ (3 fili)
• Uscita elettrica: connettore DIN43650 o cavo (1,5 m)

Note
Opzione possibile: fornitura con certificato di taratura (opzione COFRAC disponibile per la versione CP02).
