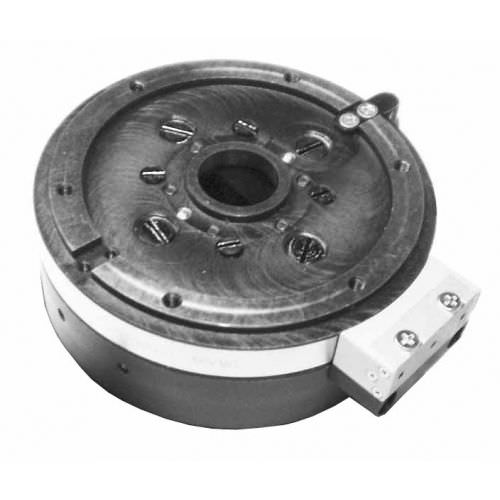

Tavola rotante a motore planare RTH-100

orizzontalecompattaa presa diretta

Gli stadi rotanti ad azionamento diretto della serie RTH forniscono un posizionamento angolare superiore e sono progettati per eliminare il gioco, l'attrito e i problemi di usura associati alle trasmissioni a vite senza fine, a ingranaggi e a cinghia. Combina moduli motori assiali brushless RotoLinear e cuscinetti planari ad aria in una configurazione compatta e ad azionamento diretto. I cuscinetti ad aria ad ampia superficie forniscono una sufficiente rigidità del carico utile e massimizzano le prestazioni rispetto all'oscillazione e all'esaurimento. I moduli di motorizzazione RotoLinear distribuiti radialmente forniscono un'elevata rigidità di posizionamento durante l'indicizzazione rotativa e quando sono installati su tavole XY in movimento. Queste tabelle forniscono una capacità di rotazione illimitata e sono compatibili con gli azionamenti standard a micropasso e gli indicizzatori. Possono anche essere dotati di feedback IntelLiCoder e pilotati come motore brushless commutato. Lo stadio rotante RTH è dotato di un foro centrale (apertura) che consente all'utente di installare cavi, linee a vuoto o apparecchi. Può essere fornito anche con cuscinetti meccanici a ricircolo di sfere.
