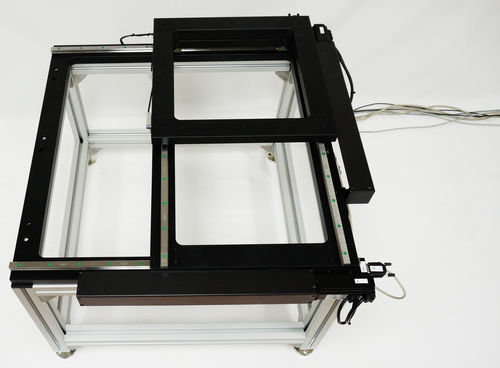

Sistema di posizionamento a grande apertura XY-OF-S300x300-A300x300JXYlineareper ispezione Wafer e metrologia
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- XY
- Struttura
- lineare
- Applicazioni
- ad uso industriale, per ispezione Wafer e metrologia, per applicazioni di laboratorio, per camera bianca, per applicazioni ottiche, per manipolazione di wafer, di circuiti stampati, per scanner, per test
- Altre caratteristiche
- compatto, ad alta precisione, con motore lineare, ad alta risoluzione, servocomandato, con motore passo-passo, servomotorizzato, rapido, a grande apertura, a vite a strisciamento
- Ripetibilità
5 µm
- Carico
30 kg
(66,14 lb)- Corsa
300 mm
(11,81 in)- Velocità
40 mm/s, 80 mm/s
Descrizione
Stadi XY a telaio aperto progettati con un profilo basso per un'ampia gamma di posizionamenti accurati automatizzati in applicazioni basate su microscopi. Il meccanismo di azionamento si trova sul lato dell'unità e offre un'apertura libera su due assi per consentire il passaggio di oggetti o luce attraverso il centro della corsa.
TELAIO APERTO 300x300 mm L'APERTURA RESTA NON STRUTTURATA SULL'INTERA CORSA DELLO STADIO XY
Modello - Unità -
XY-OF-S300x300-A300x300J
Corsa XY - mm - 300x300
Corsa della vite - 4 mm -
Apertura - mm - 300x300 senza ostacoli per l'intero campo di corsa
Piano di lavoro - mm - 400x400
Altezza - mm 140
Gioco - micron - 5
Risoluzione (traslata) - micron - 1
Motore NEMA17 - -
stepper, stepper/encoder, servo/encoder
Ripetibilità - micron - 5
Capacità di carico - kg - 30
Peso del tavolo - kg - 45
Velocità massima - mm/sec 80 con servomotore 40 con motore passo-passo
---
