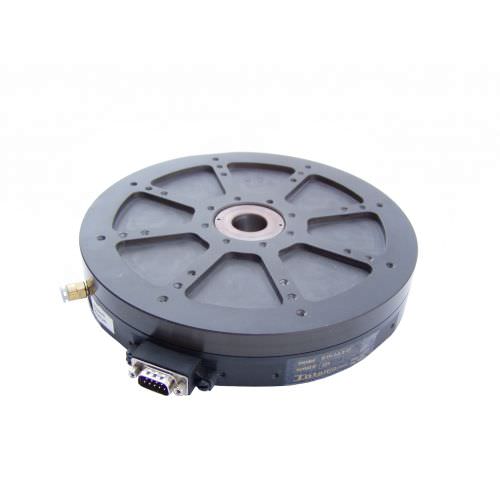

Tavola rotante a motore planare RTH-200

orizzontaleper macchina utensilecompatta

Gli stadi rotanti ad azionamento diretto della serie RTH forniscono un posizionamento angolare superiore e sono progettati per eliminare problemi di gioco, attrito e usura associati alle trasmissioni a vite, a ingranaggi e a cinghia. Combinano moduli motori RotoLinear brushless assiali e cuscinetti d'aria planari in una configurazione compatta a trasmissione diretta. I cuscinetti ad aria ad ampia superficie garantiscono una sufficiente rigidità del carico utile e massimizzano le prestazioni in termini di oscillazione e di run-out. I moduli motore RotoLinear distribuiti radialmente forniscono un'elevata rigidità di posizionamento durante l'indicizzazione rotativa e quando sono installati su tavole XY in movimento. Queste tavole offrono una capacità di rotazione illimitata e sono compatibili con gli azionamenti e gli indicizzatori micro-stepping standard. Possono anche essere dotate di feedback IntelLiCoder e azionate come motori brushless commutati. Gli stadi rotanti RTH sono dotati di foro centrale (apertura) per consentire all'utente di installare cablaggi, linee del vuoto o dispositivi. Può anche essere fornito con cuscinetti a sfera meccanici a ricircolo.
