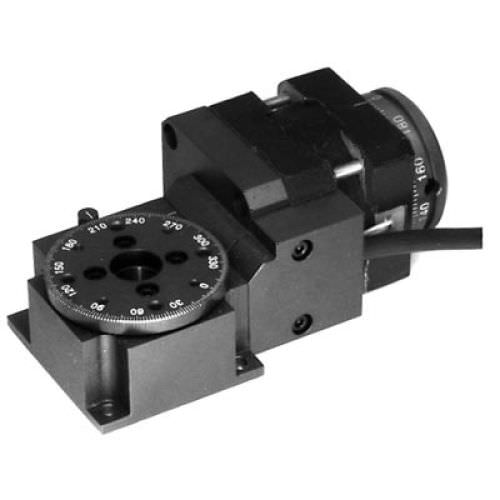

Piastra di posizionamento lineare RTHM-174

XYrotativaa motore

Gli stadi rotanti della serie RTHM forniscono una risoluzione di un secondo d'arco quando sono pilotati da un controllore di micropassi o da un servomotore brushless. Il design a basso profilo è reso possibile dall'uso di cuscinetti di precisione compatti. Il carrello rotante dello stadio fornisce una rotazione continua del carico fino a 10 kg e ha un'ampia apertura libera per consentire il passaggio del percorso ottico o dei cavi direttamente attraverso lo stadio. Il corpo principale degli stadi è realizzato in alluminio anodizzato leggero e può essere fissato direttamente ad un tavolo ottico o ad attuatori lineari o XY mobili e può essere montato con qualsiasi orientamento. Un gruppo di precisione a vite senza fine è utilizzato per trasferire il movimento rotatorio del motore passo-passo nel movimento rotatorio del carrello. Le dimensioni ridotte ne consentono l'uso in spazi ristretti, come cavità laser, macchine per la testurizzazione dei dischi, aree di produzione di componenti in fibra ottica o produzione di semiconduttori. Gli stadi rotanti compatibili con il vuoto RTHM-174 e RTHM-190 sono avaibali per funzionare a 10-6 Torr vuoto.
