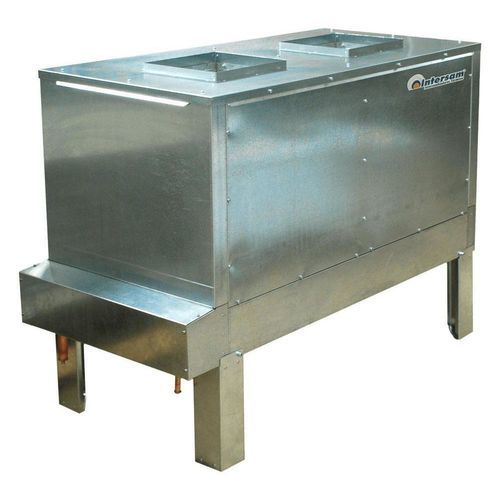

Condensatore con ventilatori centrifughi ICC e ICCI

in ramecommercialead uso industriale

Applicazioni e modelli
Questi condensatori centrifughi a trasmissione diretta sono progettati per l'installazione all'esterno, in locali interrati o in sale macchine dove è richiesta una pressione d'aria che compensi le perdite di carico dei condotti. Intersam presenta le serie ICC e ICCI. Ogni serie comprende modelli diversi in base al numero e alle caratteristiche dei condotti. Grazie alla costruzione modulare, le unità possono essere fornite adattate alle esigenze dell'installazione e permettono di orientare l'uscita dell'aria in direzioni differenti.

Progetto e modularità
La struttura esterna è realizzata con moduli indipendenti in lamiera zincata per ogni ventilatore, ottenendo un insieme compatto e molto rigido che contribuisce a ridurre le vibrazioni. Tutte le parti e i pannelli sono rimovibili per facilitare la manutenzione dei motori. L'uscita dell'aria è configurabile, pertanto l'unità può essere installata in verticale o in orizzontale mediante supporti di ancoraggio.

Batteria condensante e telaio
Le batterie condensanti sono realizzate con tubo in rame 1/2 in e alette in alluminio corrugato, passo alette 2,1 mm. Le batterie sono inserite all'interno della struttura, offrendo un'unità compatta e robusta. Il telaio è in lamiera zincata ed è fornito con collari di protezione. I collettori sono in rame e dotati di valvole di carica per garantire un'installazione senza perdite.

Ventilazione e motorizzazione
I ventilatori sono di tipo centrifugo a doppio ingresso, con motore a trasmissione diretta sull'albero della girante. La serie commerciale (ICC) è fornita con trasmissione diretta; la serie industriale (ICCI) è fornita con pulegge. I motori possono essere forniti monofase 220 V / 50 Hz o trifase 230–400 V / 50 Hz. L'intero insieme è montato su una cassa con sistema antivibrazioni. I motori sono collegati a una scatola generale stagna conforme alla protezione IP-55.

Ambientale e fluidi frigorigeni
Le unità sono compatibili con refrigeranti a basso impatto ambientale. Le pratiche di produzione includono il riciclo dei materiali e il controllo del consumo di risorse (acqua, olio, energia) per ridurre l'impatto ambientale.

Caratteristiche / specifiche tecniche

• Serie: ICC e ICCI
• Applicazione: installazione esterna, locali interrati o sale macchine
• Tipologia: condensatori centrifughi a trasmissione diretta
• Batteria condensante: tubo rame 1/2 in
• Alette: alluminio corrugato, passo 2,1 mm
• Telaio: lamiera zincata, moduli indipendenti per ventilatore
• Collettori: rame con valvole di carica (service valves)
• Unità compatta e robusta grazie a batterie inserite nella struttura
• Ventilatori: centrifughi a doppio ingresso
• Trasmissione: diretta (ICC commerciale) / pulegge (ICCI industriale)
• Motori: monofase 220 V / 50 Hz o trifase 230–400 V / 50 Hz
• Montaggio: verticale o orizzontale con supporti di ancoraggio
• Sistema antivibrazioni e scatola motori stagna secondo IP-55
• Parti e pannelli rimovibili per facilitare la manutenzione
