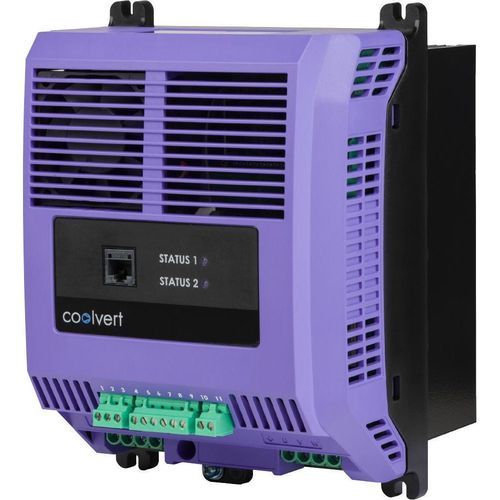

Convertitore di frequenza sincrono

brushlessad induzionetrifase

Panoramica
Convertitore di frequenza progettato per compressori rotativi BLDC e scroll, disponibile in quattro dimensioni di telaio fino a 75 A. Adatto per applicazioni di refrigerazione, pompe di calore e compressori HVAC.

Sintesi del variatore
Tensione di alimentazione: 200 – 480 V
Fasi di alimentazione: ingresso monofase e trifase
Potenza in uscita: 1,5 – 40 kW / 2 – 50 HP

Controllo motore

• Controllo vettoriale sensorless per tutti i tipi di motore
• Tipi di motore compatibili: IM (Induction Motor) IE2, IE3, IE4 & IE5; AC Permanent Magnet (PM); Brushless DC Motor (BLDC); Synchronous Reluctance Motor (SynRM); Line Start PM (LSPM)

Funzionalità

• Controllo motore di livello mondiale che offre regolazione precisa e affidabile per motori IE2–IE5
• Più opzioni di montaggio: Through-panel, Back-plate, Cold-plate (cold-plate per pannelli più piccoli)
• Solo 78 mm di spazio richiesto intorno al convertitore (adatto a pannelli più compatti)
• Conformità EN 61000-3-2 / EN 61000-3-12 senza apparecchiature esterne
• Intervallo di temperatura ambiente di esercizio: -20°C a +60°C
• Connettività aperta: Modbus RTU (RS485) su morsettiere rimovibili; morsetti rimovibili per installazione e manutenzione semplici
• Controlli ai morsetti: Ingresso digitale – Avvio/Arresto; Ingresso analogico – Riferimento velocità / feedback PI; Uscita relè – Indicazione stato
• Opzioni tastiera remota: Optipad (multilingue)
• Trasferimento e configurazione parametri: Optistick Smart
• Funzionalità Safe Torque Off (STO) – SIL 3
• Non è necessario rimuovere il coperchio anteriore per programmare il convertitore (migliora l'affidabilità)

Conformità e approvazioni

• Minori armoniche conformi a EN 61000-3-2 (ingressi monofase) e EN 61000-3-12 (ingressi trifase)
• Conformità globale: cUL UL 61800-5-1; STO - SIL 3 TUV Rheinland; EMC - EN 61800-3 (conformità C1); Harmonics EN 61000-3-2 / EN 61000-3-1

Applicazioni e settori

• Progettato per applicazioni di azionamento per compressori e pompe di calore
• Settori serviti: refrigerazione e applicazioni HVAC/compresori correlate

Caratteristiche / specifiche tecniche

• Nome prodotto / serie: Optidrive Coolvert
• Tensione di alimentazione: 200 – 480 V
• Fasi di alimentazione: ingresso monofase e trifase
• Gamma di potenza in uscita: 1,5 – 40 kW (2 – 50 HP)
• Dimensioni telaio disponibili: 4 dimensioni, fino a 75 Amp
• Controllo motore: Controllo vettoriale sensorless; compatibile con IM, PM, BLDC, SynRM, LSPM
• Montaggio: Through-panel, Back-plate, Cold-plate (versione cold-plate disponibile)
• Spazio libero richiesto: 78 mm intorno al convertitore
• Temperatura di esercizio: -20°C a +60°C
• Connettività: Modbus RTU (RS485) su morsettiere rimovibili; I/O analogici e digitali; uscite relè
• Sicurezza: STO (Safe Torque Off) – SIL 3
• Installazione e manutenzione: morsettiere rimovibili; non è necessario rimuovere il coperchio anteriore per programmare
• Conformità: EN 61000-3-2 / EN 61000-3-12; EN 61800-3 (C1); UL 61800-5-1; TUV Rheinland STO SIL 3; Harmonics EN 61000-3-2 / EN 61000-3-1
• Produzione: Progettato e prodotto nel Regno Unito
• Garanzia: Fino a 5 anni di garanzia sugli Optidrives (come indicato)
