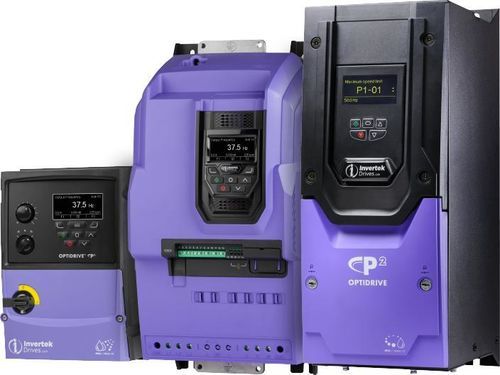

Variatore di velocità sincrono Optidrive P2

brushlessad induzionetrifase

Panoramica
Variatore di frequenza ad alte prestazioni progettato per applicazioni industriali gravose. Offre opzioni di installazione e messa in servizio flessibili, protezioni integrate e connettività per i moderni tipi di motore e i sistemi di controllo.

Prestazioni chiave

• Intervallo di tensione di alimentazione: 200–600 V
• Fasi di ingresso: monofase e trifase
• Potenza in uscita: 0,75–250 kW (1–400 HP)
• Capacità di sovraccarico: 150% per 60 secondi; 200% per 4 secondi

Caratteristiche principali

• Controllo vettoriale sensorless — fino al 200% di coppia da fermo per avviamenti affidabili e controllo preciso della velocità in tutte le condizioni di carico
• Controllo motore PM — supporta motori a magneti permanenti
• Filtro EMC integrato — filtro interno incluso per ridurre costi e tempi di installazione
• Transistor di frenatura integrato — riduce i componenti esterni e salva spazio nell'armadio
• Controllo vettoriale sensorless per più tipi di motore:
  • Motori a induzione (IM)
  • Motori a magneti permanenti (PM)
  • Motori BLDC (brushless)
  • Motori SynRM (sincroni a riluttanza)
  • Motori LSPM (Line Start PM)
• Opzioni e software — filtri EMC esterni, resistori di frenatura, choke di ingresso, filtri di uscita e ulteriori opzioni di installazione disponibili
• Compatibile con Optistick Smart — strumento per messa in servizio rapida
• Fieldbus a bordo: Modbus RTU e CAN di serie
• Connettività: supporto Bluetooth e NFC per messa in servizio mobile/remota

Opzioni di involucro

• IP20 — involucri compatti per montaggio su pannello/armadio; coprono gamme di potenza fino a 250 kW/400 HP; funzionamento fino a 50 °C; montaggi con foro a chiave per installazione rapida; caratteristiche come morsetti di connessione rapida, scheda guida integrata e opzioni di montaggio su guida DIN/foro a chiave
• IP55 — versioni carenate robuste per ambienti industriali; funzionamento da -10 °C a 50 °C; fornisce la sovraccarica standard del 150% per 60 secondi
• IP66 / NEMA 4X per esterni — involucro in policarbonato adatto al montaggio diretto su macchina, a tenuta di polvere e idoneo al lavaggio; PCB con rivestimento conformale e dissipatore resistente alla corrosione; dissipatore rivestito standard per applicazioni di igiene/lavaggio; alcune taglie includono morsetti e moduli pluggabili

Sicurezza e controllo

• Safe Torque Off (STO) — integrazione nei circuiti di sicurezza macchina per ridurre componenti meccanici di sicurezza e spazio nell'armadio
• Funzionalità PLC integrata — funzioni logiche programmabili, comparatori, timer, funzioni matematiche e funzioni specifiche per l'azionamento; protezione del programma per evitare copie non autorizzate; controllo completo degli I/O dell'azionamento
• Connessioni rapide — morsetti a molla da 5 mm con viti captive e disconnessione EMC accessibile sugli involucro pertinenti

Applicazioni tipiche e vantaggi

• Automazione industriale generale, HVAC, pompe, nastri trasportatori, alimentare e bevande, ambienti washdown e altri processi gravosi
• Miglioramento dell'efficienza energetica e del controllo di processo grazie al supporto dei motori moderni e agli algoritmi di controllo avanzati

Specifiche tecniche

• Famiglia modello: Optidrive P2
• Tensione di alimentazione: 200–600 V
• Fasi di ingresso: monofase e trifase
• Intervallo di potenza in uscita: 0,75–250 kW (1–400 HP)
• Classifiche di sovraccarico: 150% per 60 s; 200% per 4 s
• Controllo motore: controllo vettoriale sensorless, controllo motore PM; supporta IM, PM, BLDC, SynRM, LSPM
• Funzionalità integrate: filtro EMC integrato, transistor di frenatura integrato, Safe Torque Off (STO)
• Connettività: Modbus RTU e CAN a bordo; Bluetooth e NFC per la messa in servizio
• Classifiche involucro: IP20 (pannello), IP55 (coibentato industriale), IP66 / NEMA 4X (esterno, a tenuta di polvere, idoneo al lavaggio)
• Ambiente / meccanica: unità IP66 in policarbonato, PCB con rivestimento conformale e dissipatore rivestito per applicazioni washdown/igiene
• Aiuti all'installazione: morsetti di connessione rapida, montaggi a foro chiave, moduli/terminali pluggabili, gestione cavi integrata, display TFT multilingue e opzioni tastiera mano/auto
