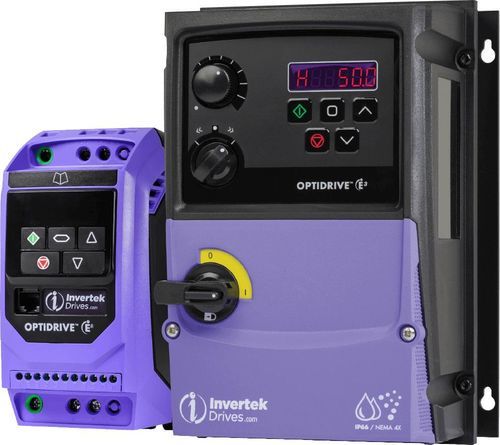

Variatore di velocità brushless Optidrive E3

ad induzionetrifasemonofase

Panoramica
Convertitore di frequenza destinato ad uso generale, progettato per una messa in servizio rapida e un controllo motore preciso. Design compatto con impostazioni di fabbrica per avvio immediato e ottimizzazione dei consumi.

Caratteristiche principali

• Messa in servizio semplice: configurazione di base a 14 parametri con impostazioni predefinite adatte alla maggior parte delle applicazioni e connessioni in stile contattore per cablaggio agevole.
• Tastiera intuitiva: controllo digitale preciso tramite la tastiera integrata.
• Macro applicative: modalità Industrial, Pump e Fan per ottimizzare le prestazioni in base all'applicazione.
• Filtro EMC interno Categoria C1: filtro integrato (Cat C1, EN61800-3:2004) che riduce costi e complessità di installazione.
• Comunicazioni a bordo: Modbus RTU e CAN di serie per integrazione.
• Ingombro ridotto e impostazioni di fabbrica per avvio rapido.

Controllo motore
Controllo vettoriale senza sensore compatibile con diversi tipi di motore:

• IM — Motore a induzione: motori IE2, IE3, IE4 e IE5
• PM — Motore sincrono a magneti permanenti AC
• BLDC — Motore brushless DC
• SynRM — Motore a riluttanza sincrona
• LSPM — Motore PM ad avviamento in rete

Installazione e messa in servizio
Configurazione di base a 14 parametri con connessioni in stile contattore per cablaggio semplificato. Le impostazioni di fabbrica sono adatte alle installazioni comuni; è possibile la regolazione fine tramite tastiera.

Garanzia e produzione
Progettato e prodotto nel Regno Unito. Prodotti Optidrive con garanzia fino a 5 anni.

Certificazioni e omologazioni
CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL (in base alla famiglia prodotto).

Materiali di supporto
Brochure, schede tecniche e risorse multimediali (video e immagini) disponibili per Optidrive E3 e la serie Optidrive E.

Specifiche tecniche

• Tensione d'ingresso: 110–480 V (ingresso monofase e trifase)
• Gamma di potenza: 0,37–37 kW (0,5–50 HP)
• Controllo motore: controllo vettoriale senza sensore per IM, PM, BLDC, SynRM, LSPM
• Filtro EMC: Categoria C1 interno conforme EN61800-3:2004
• Fieldbus / comunicazioni: Modbus RTU e CAN a bordo di serie
• Messa in servizio: configurazione base 14 parametri; connessioni in stile contattore
• Macro applicative: modalità Industrial, Pump e Fan
• Media: estratti video prodotto e fotogrammi disponibili
• Produzione: progettato e prodotto nel Regno Unito
• Certificazioni: CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL
• Garanzia: fino a 5 anni sui prodotti Optidrive
