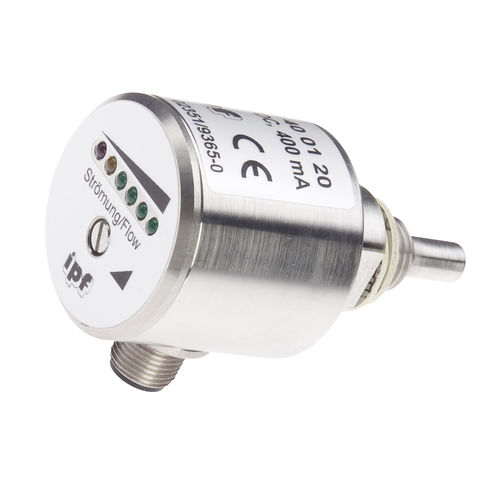

sensore di flusso, acqua, calorimetrico, Ø40mm 73long, G1/4 inch, 24V DC, PNP NO (NO), connessione a spina M12 4pin, V4A, resistenza alla pressione 100bar, regolazione manuale
incluso 1x Cacciavite
Sensori di flusso - Sensori per l'acqua
Il funzionamento del sensore di flusso si basa sul principio calorimetrico. La sonda viene riscaldata dall'interno di alcuni gradi Celsius in relazione al fluido in cui sporge. Quando il fluido scorre, il calore generato nella sonda viene dissipato attraverso il fluido. La temperatura all'interno della sonda viene misurata e confrontata con la temperatura del fluido misurata allo stesso modo. Dalla differenza di temperatura ottenuta si può ricavare lo stato di flusso di ogni mezzo. Questi sensori sono applicati in aree come il monitoraggio dei sistemi di raffreddamento, dei sistemi di ventilazione, del funzionamento a secco delle pompe controllando la presenza di flussi di liquidi o gas.
Caratteristiche elettriche
Valore di risposta regolabile per il flusso per llqulds
O.Ol - 3m/s
Corrente nominale di swltchlng
400mA
Numero di pin
4
Caduta di tensione
2V
Tipo di connessione elettrica
Collegamento a spina M12
Procedura di regolazione
Regolazione manuale
Misura del tipo di flusso
Calorimetrico
Caratteristiche meccaniche
Campo di misura della velocità di flusso con acqua
0.01 - 1.5m/s
Sensore dlametro
iOmm
Lunghezza
73mm
Design
Cilindro plein
Grado di protezione (IP) della testa di misura
IP67
Materiale dell'elemento sensibile
Acciaio inossidabile 1.4571
Portata (DC)
24V
Ritardo di lettura
15ms
Corrente a vuoto
70mA
Rldual rlpple di resldual
20%
Tipo di funzione di commutazione
Contatto normale (NO)
Tipo di uscita di commutazione
PNP
Protezione da cortocircuito
sì
Protezione contro l'inversione di polarità
sì
---
