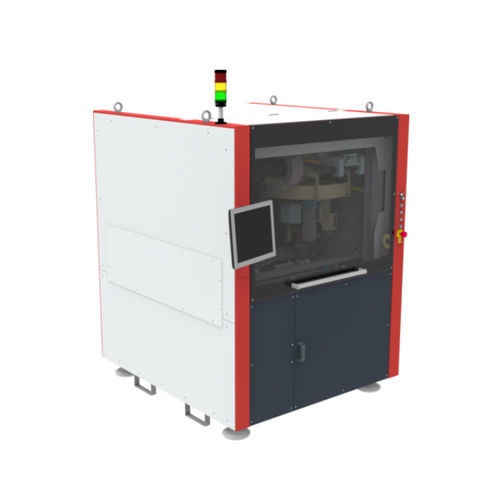

Pressa automatica FLEXPRESSER II

con trasportatorein continuodi processo

Il FlexPresser II è un sistema in linea completamente automatico per processi di pressatura ad alta dinamica. Il pannello viene trasportato nella posizione di lavoro tramite interfaccia SMEMA, ad esempio su un sistema di trasporto a nastro. I perni o i connettori da pressare possono essere presentati da diversi tipi di sistemi di alimentazione (ad es. alimentatori di vassoi, alimentatori di bastoncini, alimentatori di ciotole, ecc. Il processo di pressatura fino a 7 kN (o 10 kN) viene eseguito con il controllo della forza e programmato sulla base di dati CAD per realizzare una configurazione semplice e un controllo continuo del processo. Per mantenere una produzione flessibile, la pinza specifica del prodotto può essere sostituita automaticamente e memorizzata nel banco pinze. La piastra di supporto, montata sopra l'incudine, è fornita con un sistema di scambio rapido manuale. Come opzione, è possibile effettuare un controllo fiduciale con un sistema di telecamere per correggere la posizione di inserimento rispetto alla posizione e all'orientamento del pannello. - Interfaccia di alimentazione per il sistema di alimentazione di base - Motori lineari e asse NC-C - Unità di sollevamento del supporto per ridurre al minimo le sollecitazioni sul PCB durante il processo di inserimento - Misurazione della forza e del percorso - Scambio automatico degli utensili - HMI intuitivo e facile da usare (TS1) Opzioni - Alimentazione a trave mobile - Doppio nastro di alimentazione - Programma di visione per l'allineamento del posizionamento - Lettore di codici 1D / 2D - Magazzino utensili per 4 pinze - Correzione automatica della posizione con misurazione fiduciale
