Specifiche di prestazione per
Macchina equilibratrice modello B140
50000 kg (11000000 libbre) Capacità
Tipo di azionamento finale / tipo di lavorazione
DESCRIZIONE GENERALE
Macchina equilibratrice

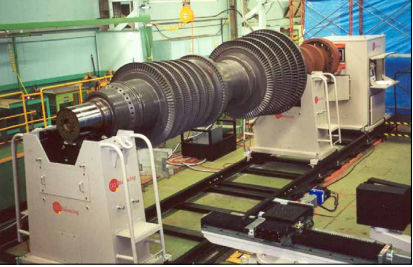

1.1.1 Il modello B140 è una macchina equilibratrice dinamica, ad asse orizzontale, a cuscinetti morbidi. Utilizza trasduttori a bobina mobile per misurare il movimento di un rotore sbilanciato su sospensioni in libero movimento. La macchina deve essere saldamente montata su un pavimento standard in cemento armato, ma non richiede alcuna fondazione speciale. Al fine di fornire un metodo di montaggio trasportabile di facile utilizzo, vengono forniti morsetti per bloccare i piedistalli e la console ad un binario ferroviario esistente o ad un gruppo opzionale prefabbricato di binari ferroviari. Il modello B140 ha un
Console di azionamento finale con motore a velocità variabile e riduttore a più velocità per un efficiente trasferimento della coppia al rotore. Il sistema di trasmissione finale utilizza un albero cardanico (in dotazione) per far girare il rotore. Gli adattatori per fissare l'albero cardanico al rotore sono a carico del cliente. L'uso di un albero cardanico può richiedere l'uso della compensazione elettronica degli utensili (una caratteristica dello strumento modello 295) per eliminare gli errori dovuti al montaggio e/o allo sbilanciamento degli utensili dell'adattatore.
La macchina e lo strumento sono facili da installare e da utilizzare. Il metodo di taratura standard utilizza pesi di prova per calibrare il rotore allo strumento di bilanciamento per una lettura più accurata possibile dello squilibrio.
Strumentazione
1.2.1 Lo strumento di bilanciamento standard è il modello 295 che ha grandi misuratori a display digitale e filtri digitali sincroni ad albero.
---
