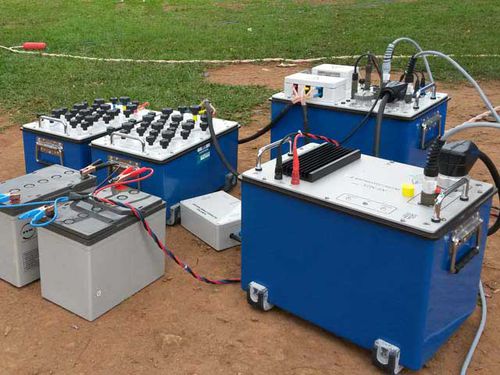

Sistema di rilevamento per acqua sotterranea NUMIS Poly

tramite spettroscopia di risonanza magnetica

Il dispositivo Numis Poly è un sistema MRS (Magnetic Resonance Sounding) per il rilevamento diretto delle acque sotterranee fino a 150 m di profondità. - NUMISPoly è un'apparecchiatura MRS modulare multicanale progettata con unità che pesano 25 kg o meno, rendendola portatile. - L'unità trasmittente produce impulsi alla frequenza di Larmor - Le unità riceventi (fino a 4) misurano il segnale MRS e il rumore, dopo il filtraggio, l'amplificazione e la conversione da analogico a digitale. - Il computer del PC riceve i dati grezzi, poi li elabora, li visualizza e li memorizza (comprese le serie temporali) per un'ulteriore interpretazione - Le due unità di conversione DC / DC sono necessarie per una profondità massima di indagine di 150 m), per alimentare il loop quadrato di 150 m di lato (600 m di lunghezza totale). Tuttavia, se un'indagine di 100 m è sufficiente, un solo convertitore è richiesto con un loop quadrato di 100 m di lato (400 m di lunghezza totale) Con un solo convertitore, si misura solo la costante di tempo trasversale (T2*), mentre con due convertitori, si misurano le costanti di tempo trasversali e longitudinali (T1); T1 offre una stima migliore della permeabilità rispetto a T2* - Le due unità di sintonizzazione devono essere utilizzate alle latitudini più basse (per un campo terrestre inferiore a 31 000 nT con il loop quadrato di 150 m di lato, o 37 000 nT con il loop quadrato di 100 m di lato), mentre una sola unità di sintonizzazione è necessaria alle latitudini medie e superiori - I ricevitori da 2 a 4 possono essere utilizzati per scopi di riferimento remoto (miglioramento del rapporto segnale/rumore) o acquisizione 2D
