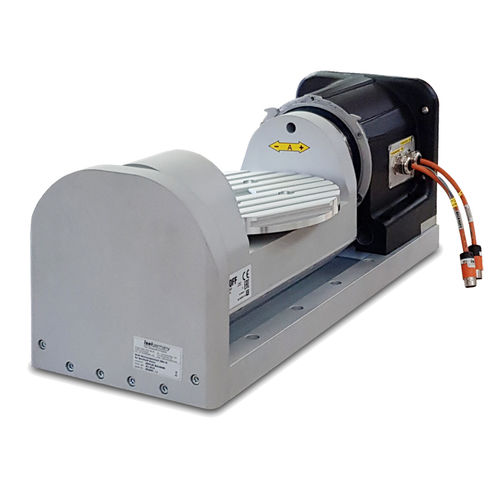

Unità di rotazione DSH-M

Con l'unità girevole DSH-M, le macchine esistenti possono essere dotate di un quarto e quinto asse. L'unità girevole si basa sulla collaudata e robusta serie RDH di isel con tecnologia di azionamento armonico. Il design è stato mantenuto molto compatto per garantire il miglior utilizzo possibile dello spazio con un'elevata capacità di carico. Le singole tavole girevoli sono dotate di unità di azionamento armonico, che assicurano elevate capacità di carico momentaneo e alte precisioni di concentricità e di deviazione assiale. L'unità girevole è disponibile nelle varianti dimensionali DSH-S e DSH-M. Come azionamenti è possibile utilizzare un'ampia gamma di motori passo-passo o servo-motori. Inoltre, sono disponibili vari tipi di interruttori di soglia o di punto di riferimento. Il campo di rotazione dell'asse orientabile può essere definito individualmente e l'asse rotante può essere ruotato indefinitamente. 4°/5° asse nella macchina CNC isel Con riduttore di precisione (Harmonic Drive) - Cuscinetti di uscita rigidi e altamente caricabili - Gioco zero ed elevata rigidità torsionale Motore: EC60 TM - 200W/48V NEMA 23 (motore passo-passo MS 200) Rapporto di riduzione: 1:101 1:51
