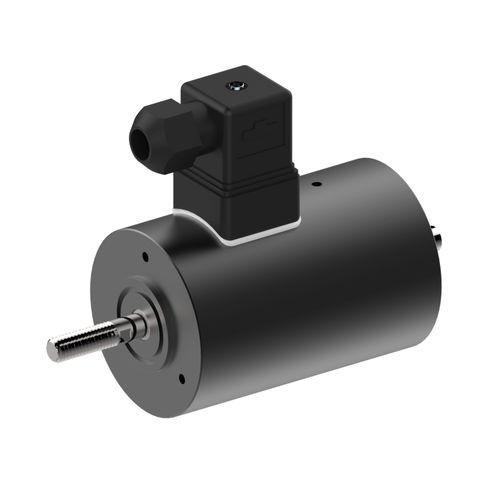

Elettromagnete lineare UG series

su misuraper carichi pesantiindustriale

Elettromagnete industriale Elettromagnete industriale lineare per lavori pesanti e di lunga durata. Disponibile nelle versioni a spinta o a trazione. I solenoidi personalizzati sono disponibili su richiesta. Solenoidi industriali funzionamento a trazione o a spinta, a doppio o a ritorno Solenoidi DC Generale Forza del solenoide Le forze indicate nei dati di prestazione sono misurate ad un temperatura ambiente di 20°C con il solenoide in funzione al suo temperatura normale di funzionamento, con il 90% della sua tensione nominale. Essi si applica alla tensione nominale preferita di 24 VDC. I valori indicati nei diagrammi può differire di ±10% a causa della dispersione naturale. Tempi di funzionamento e di rilascio I tempi di funzionamento e di rilascio sono dati temporali standard, si applicano alla tensione nominale preferita, sono misurati con un carico pari al 70% del valori indicati nei diagrammi e sono stati commutati sul lato CC con un relè a canna bagnata. Tensione nominale preferita I solenoidi ISLIKER hanno una tensione nominale preferita di 24 VDC. Altro possono essere fornite tensioni nominali fino a 230 VAC. Alle applicazioni di classe di sicurezza I il collegamento a terra deve essere profuso dall'utente e in conformità con il regolamento statutario VDE 0580 §6. Ciclo di lavoro Il tempo di ciclo massimo per determinare il ciclo di lavoro è di 300 sec. Terminazioni elettriche a) con cavi a trefolo (300 mm) UL-1569 b) con collegamento a spina e presa DIN 43 650 c) con una morsettiera Per applicazioni in corrente alternativa I solenoidi con morsettiera o connessione a spina e presa possono essere dotati di un ricevitore a onde piene che li renda adatti al collegamento alla rete elettrica in corrente alternativa. La potenza massima del ricevitore è di ca. 100 W a 230 VAC. Il cuscinetto a boccola del pistone magnetico Il pistone è supportato in posizione da boccole in PTFE.
