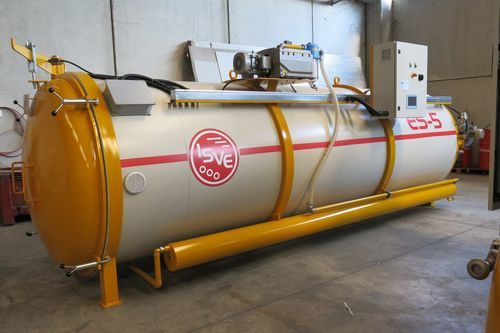

Essiccatore sottovuoto ES series

elettricocontinuoper legno

Panoramica
La serie ES comprende essiccatoi a vuoto continui con capacità nette da 3 a 25 m3, indicati per falegnamerie e commercianti di legname che richiedono essiccazione automatica mediante vuoto.

Caratteristiche principali

• Autoclave: acciaio verniciato epossidico per essenze senza tannino; opzione acciaio inox AISI 304 per legni corrosivi (rovere, castagno, ecc.).
• Rivestimento isolante termico.
• Sistema di carico con carrello porta piastre e legname e apertura carrello.
• Guide esterne del carrello per carico/scarico affidabile.
• Quadro elettrico di comando con microprocessore per cicli automatici e arresto.
• Sonde di controllo umidità su elemento campione per monitoraggio processo.
• Circuito di condensazione in tubi inox con due ventilatori di raffreddamento.
• Pompa di circolazione acqua calda.
• Valvola/motore a quattro vie per collegamento a fonte acqua calda esterna.
• Scarico automatico della condensa.
• Piastre riscaldanti elettriche in alluminio.
• Cavalletti porta piastre.
• Pompa a vuoto lubrificata ad olio.

Accessori su richiesta

• Sistema di pressatura Air‑bag.
• Sistema di disinfestazione contro i xilofagi mediante pastiglie insetticide.

Note per l'installazione
Per l'avviamento è sufficiente una presa elettrica e un pozzetto per lo scarico della condensa.

Tabella dimensioni e dati macchina (TYPE | a1 mm | a mm | b mm | c mm | d mm | e mm | f mm | Peso t | Cap. m3 netta | Pot. Inst. kW | Pot. Assor. kWh)
TYPE | a1 mm | a mm | b mm | c mm | d mm | e mm | f mm | Peso t | Cap. m3 netta | Pot. Inst. kW | Pot. Assor. kWh
ES 3 | 795 | 822 | 2000 | 2100 | 1300 | 5900 | 5000 | 1,7 | 3 | — | —
ES 5 | 990 | 1100 | 2300 | 2390 | 1620 | 5900 | 5000 | 4,1 | 5 | 2,1 | 1,5
ES 8 | 1200 | 1220 | 2300 | 2650 | 2100 | 8000 | 7000 | 4,8 | 8 | 2,5 | 2,0
ES 5+5 | 2 essiccatoi con unico gruppo comando | — | — | — | — | — | — | 9,5 | 10 | 2,2 | 2,1
ES 12 | 1400 | 1280 | 2400 | 2750 | 2300 | 8000 | 7000 | — | 12 | 3,2 | 2,8
ES 20 | 1600 | 1280 | 2500 | 2850 | 2500 | 12000 | 11000 | — | 20 | 3,2 | 3,0
ES 25 | 2400 | 2400 | 3700 | 4000 | 3600 | 9000 | 7000 | — | 25 | 5,4 | 4,0

Specifiche tecniche

• Serie: ES (essiccatoi a vuoto continuo).
• Capacità nette disponibili: 3, 5, 8, 10 (ES 5+5), 12, 20, 25 m3.
• Autoclave: acciaio verniciato epossidico (standard) o AISI 304 inox (opzione per legni corrosivi).
• Rivestimento isolante per limitare dispersioni termiche.
• Sistema di carico: carrello porta piastre con guide esterne.
• Controllo: quadro elettrico con microprocessore e sonde umidità su campione per cicli automatici e arresto.
• Condensazione: tubi inox e due ventilatori di raffreddamento; scarico automatico della condensa.
• Riscaldamento e circolazione: piastre elettriche in alluminio; pompa di circolazione acqua calda e valvola motorizzata a quattro vie per collegamento a fonte acqua calda.
• Sistema vuoto: pompa a vuoto lubrificata ad olio.
• Accessori: pressatura Air‑bag e disinfestazione con pastiglie insetticide disponibili su richiesta.
• Potenza installata e consumi indicativi secondo modello; vedere tabella per valori.
