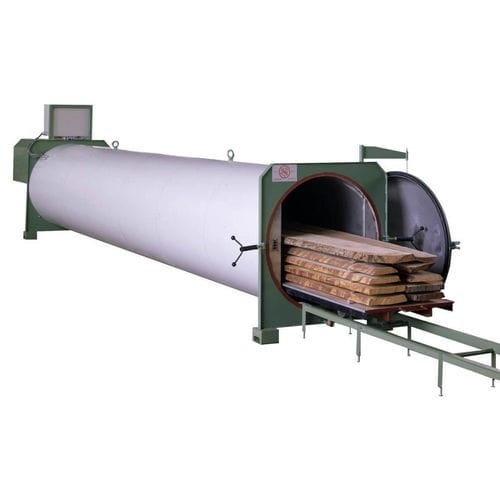

Essiccatore sottovuoto EM2V

elettricoper batchd'aria

Presentazione
Gli essiccatoi sottovuoto EM2V e EM5V sono impianti industriali di essiccazione progettati per officine di falegnameria di piccole e medie dimensioni per essiccare volumi limitati di legname con cicli controllati a bassa temperatura. L’impianto è gestito dal controllo Vacutronic e può essere collegato a un PC Windows per supervisione remota e archiviazione dei cicli. Il sistema offre tre modalità operative in funzione delle esigenze produttive.

Principio di essiccazione
L’essiccazione avviene in vuoto a basse temperature per favorire la trasmigrazione e l’evaporazione dell’acqua senza causare sbalzi termici che determinano crepe o deformazioni. Un generatore di vapore mantiene l’umidità superficiale per evitare fessurazioni, mentre un condensatore rimuove il vapore in sospensione. Un elettroventilatore con resistenze distribuisce aria condizionata attraverso la catasta. Cicli di vuoto periodici attivano la trasmigrazione dell’acqua dalle pareti cellulari verso la superficie; i condensati vengono scaricati regolarmente per stabilizzare le condizioni della camera.

Modalità di funzionamento

• Totalmente automatica
• Semiautomatica
• Manuale

Vantaggi principali

• Risultati controllati: ridotte crepe e deformazioni; assenza di variazioni di colore significative; assenza di tensioni interne; resistenza meccanica preservata.
• Ampia gamma di materiali: idoneo per sezioni spesse e legni ad elevata umidità iniziale (tavole, semilavorati).
• Bassi costi di esercizio: minori dispersioni termiche e uso efficiente dell’energia elettrica e termica; interventi manuali limitati.
• Bassa manutenzione: costruzione compatta e razionale, dispositivi automatici semplici e materiali anticorrosivi.

Caratteristiche principali

• Autoclave in acciaio inox AISI 304
• Isolamento dello spessore di 50 mm
• Quadro elettrico con microprocessore (Vacutronic) per programmazione e gestione automatica
• Sonde di umidità su elemento campione
• Estrazione manuale del carrello: capacità catasta 700 × 700 mm, lunghezza fino a 6.000 mm; binari esterni
• Tre resistenze elettriche posizionate sul fondo dell’autoclave (3 × 2,5 kW per EM2V)
• Pompa a vuoto idraulica con sistema di condensazione
• Generatore di vapore per umidificazione
• Ventilatore Ø 600 mm
• Listelli in alluminio spessore 20 mm

Tabella componenti (riferimenti)
1 | Sportello | 5 | Generatore di vapore
2 | Catasta di legno | 6 | Pompa del vuoto
3 | Elettroventilatore | 7 | Carrello
4 | Armadio Vacutronic | 8 | Valvola di scarico

Descrizione tecnica (essiccatore EM2V)
Resistenze elettriche: 3 × 2,5 kW
Dimensioni max della catasta in essiccazione: 700 × 700 × 6.000 mm
Ingombro base: 1.070 × 7.000 mm
Altezza ingombro: 1.200 mm
Peso totale (EM2V): circa 800 kg
Alimentazione elettrica: 380 V, 50 Hz
Potenza installata: 9,25 kW
Consumo elettrico medio orario: circa 5 kW/h

Specifiche tecniche

• Modelli: EM2V e EM5V (serie EM)
• Autoclave: acciaio inox AISI 304 (o acciaio verniciato a seconda dell’essenza)
• Isolamento: 50 mm
• Controllo: Vacutronic con microprocessore e connessione PC per supervisione e archiviazione
• Modalità: totalmente automatica, semiautomatica, manuale
• Controllo umidità: sonde e elemento campione; condensatore
• Umidificazione: generatore di vapore integrato
• Vuoto: pompa idraulica con gestione condensati
• Riscaldamento: resistenze elettriche (es. 3 × 2,5 kW per EM2V)
• Circolazione aria: ventilatore Ø 600 mm
• Carrello: cataste 700 × 700 mm, lunghezza fino a 6.000 mm; estrazione manuale
• Listelli alluminio: 20 mm
• Dimensioni max essiccazione: 700 × 700 × 6.000 mm
• Ingombro/base: 1.070 × 7.000 mm; altezza: 1.200 mm
• Peso (EM2V): circa 800 kg
• Alimentazione: 380 V, 50 Hz; potenza installata: 9,25 kW; consumo medio: ~5 kW/h
