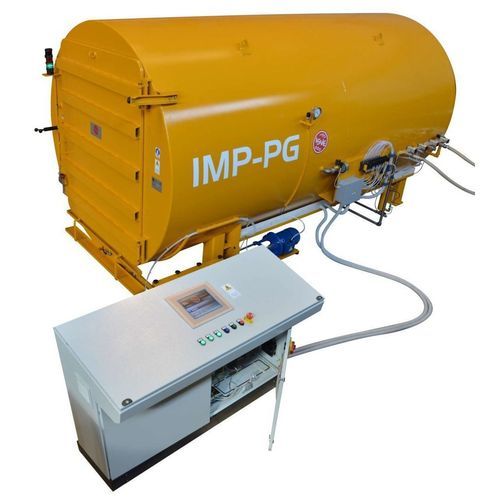

Impianto di impregnazione sottovuoto IMP-PG series

di verniciamento

Presentazione
Impianti di impregnazione e verniciatura sottovuoto serie IMP-PG. Il sistema autoclave sigillato consente un’eccellente penetrazione e assorbimento di impregnanti e vernici grazie al vuoto controllato e all’atomizzazione.

Architettura dell’impianto
L’impianto è composto da un autoclave di grande spessore in grado di resistere a una depressione massima di 400 mmHg o 700 mmHg. I pezzi vengono caricati su un supporto mobile con un carrello che entra nell’autoclave tramite binari. Sul fondo dell’autoclave si trova un serbatoio prodotto (circa 70–100 litri). Una pompa porta il prodotto a una serie di atomizzatori disposti a stella su un carrello che si muove orizzontalmente su tutta la lunghezza dell’autoclave.

Funzionamento — ciclo tipo

• Fase iniziale di vuoto per evacuare l’aria dai pori del legno.
• Trattamento con impregnanti o vernici finemente atomizzati; l’operazione può avvenire mantenendo il vuoto o immettendo aria controllata per favorire la penetrazione.
• Serie di ricambi d’aria all’interno dell’autoclave per agevolare lo sgrondo, l’asciugatura e la passivazione dei pezzi trattati.

Risultati e vantaggi

• Con impregnanti: penetrazione tipica di 3–6 mm nella parte bianca (alburno).
• Con vernici fondo/finitura: eccellente penetrazione e adesione sulle superfici interne dei pori, migliorando la durabilità del rivestimento.
• Funzionamento completamente automatico che riduce gli errori umani.
• Sistema ermetico che previene fughe di odori; possibile recupero del prodotto e reimmissione nel serbatoio.

Aspetti ambientali e manutenzione
La pompa del vuoto è del tipo ad anello liquido con circuito dell’acqua chiuso. L’acqua di aspirazione è continuamente riciclata e deve essere periodicamente svuotata e rinnovata; può contenere residui dei prodotti di verniciatura e richiede una gestione appropriata.

Tabella dei modelli

• IMP PG 1600 — A: 1000; B: 1100; C: 3000; D: 1600; E: 3700; F: 1800; H: 2000; Peso: 2000 kg; Potenza installata: 8,37 kW
• IMP PG 2300 — A: 1400; B: 1800; C: 3000; D: 2300; E: 3700; F: 2600; H: 2000; Peso: 3700 kg; Potenza installata: 8,37 kW
• IMP PG 2300/4500 — A: 1400; B: 1800; C: 4500; D: 2300; E: 5000; F: 2600; H: 2000; Peso: 4500 kg; Potenza installata: 8,37 kW
• IMP PG 2300/12000 — A: 1200; B: 1200; C: 12000; D: 2300; E: 12500; F: 2600; H: 2000; Peso: 9000 kg; Potenza installata: 12,87 kW

Note costruttive
Gli autoclavi sono costruiti su misura in funzione delle dimensioni dei pezzi da trattare. I pezzi escono perfettamente sgrondati e trattati. Il sistema consente il recupero del prodotto e limita le emissioni mediante contenimento.

Caratteristiche / specifiche tecniche

• Tipo di macchina: impianti di impregnazione sottovuoto (serie IMP-PG).
• Depressione massima: 400 mmHg o 700 mmHg.
• Capacità serbatoio prodotto: circa 70–100 litri.
• Sistema di atomizzazione: atomizzatori disposti a stella su carrello mobile.
• Durata ciclo standard: circa 20–30 minuti.
• Penetrazione dell’impregnante: tipicamente 3–6 mm (alburno).
• Pompa del vuoto: tipo anello liquido con circuito dell’acqua chiuso (acqua riciclata).
• Recupero del prodotto: possibile a fine ciclo, re-immissione nel serbatoio.
• Opzioni modelli: diverse lunghezze/dimensioni (vedi tabella modelli) con potenze indicate.
• Costruzione: autoclave ermetico, realizzazione su misura per le dimensioni dei pezzi.
